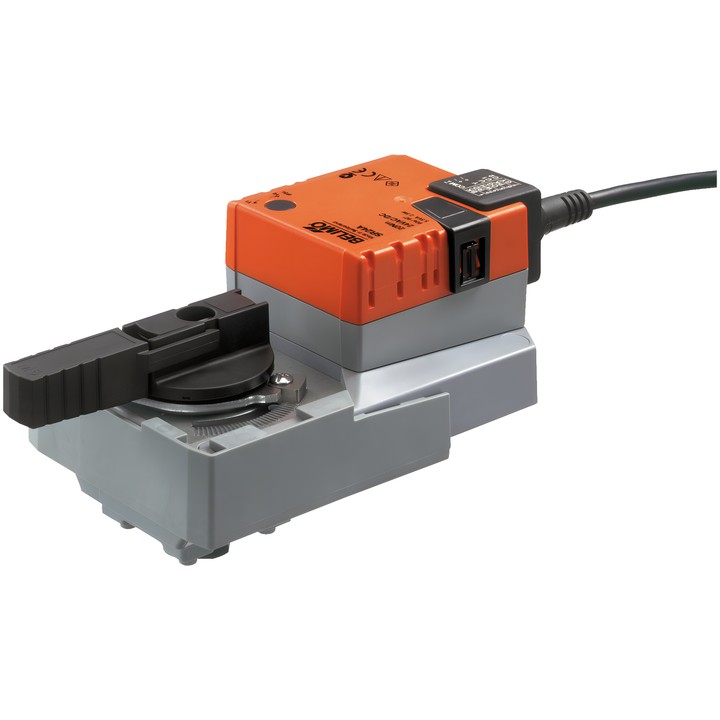

Belimo SR24A - actuador giratorio para válvulas de bola

Belimo SR24A – actuador giratorio para válvulas de bola

Actuador giratorio electrónico con topes mecánicos del ángulo de giro e indicador de posición. Se monta directamente en la válvula de bola mediante un único tornillo central.

Características principales y datos técnicos

• Par de giro del motor: 20 Nm.
• Tensión nominal: AC/DC 24 V; frecuencia: 50/60 Hz.
• Rango de tensión nominal: AC 19.2...28.8 V / DC 19.2...28.8 V.
• Control: Abrir/Cerrar, de 3 puntos.
• Tiempo de recorrido del motor: 90 s / 90°.
• Consumo de potencia durante el movimiento: 2.5 W; en posición de reposo: 0.2 W; para el dimensionamiento de los cables: 5.5 VA.
• Conexión de alimentación y control: cable de 1 m, 3x 0.75 mm².
• Accionamiento manual mediante pulsador con opción de bloqueo; ángulo de giro ajustable mediante topes mecánicos.
• Indicador de posición mecánico y extraíble.
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
