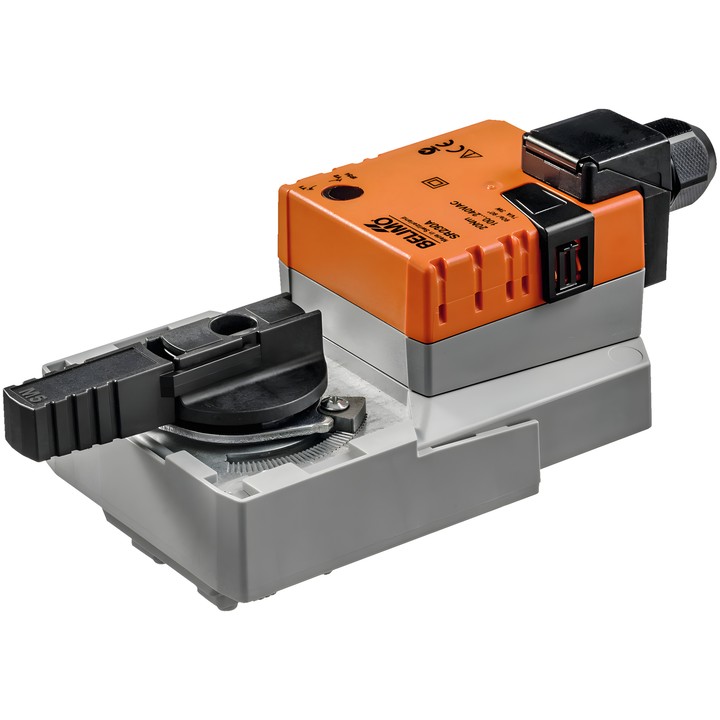

Belimo SR24A-SR-TP - actuador rotativo para válvulas de bola

Belimo SR24A-SR-TP

Actuador rotativo modulante diseñado para válvulas de bola. La posición se determina mediante la señal de control Y, mientras que la tensión de realimentación U permite la lectura eléctrica de la posición de la válvula.

Datos técnicos principales

• Par de giro: 20 Nm.
• Tensión nominal: AC/DC 24 V; frecuencia: 50/60 Hz.
• Rango de funcionamiento Y: 2...10 V; señal de realimentación de posición U: 2...10 V.
• Tiempo de funcionamiento: 90 s / 90°.
• Consumo durante el funcionamiento: 2.5 W; en reposo: 0.4 W; potencia para dimensionar los cables: 5 VA.
• Conexión de alimentación y control: bornes 4 mm² (cable ø4...10 mm, de 4 hilos).
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Accionamiento manual mediante pulsador con opción de bloqueo; indicador mecánico de posición extraíble.
• Ángulo de giro ajustable con topes mecánicos finales.

El actuador se monta directamente en la válvula de bola mediante un único tornillo central. El dispositivo está protegido contra sobrecargas y se detiene automáticamente al alcanzar un tope final.
