Belimo TF230 - actuador rotativo para compuertas con muelle de retorno

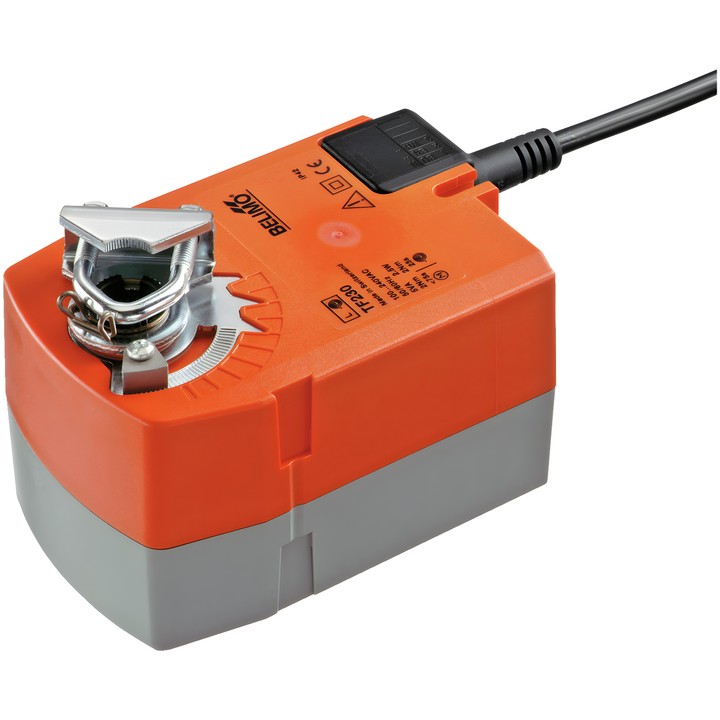

Actuador Belimo TF230

TF230 es un actuador rotativo con función de seguridad, diseñado para posicionar compuertas en instalaciones técnicas de edificios. Según la ficha técnica, puede accionar compuertas de aire con una superficie de hasta aprox. 0.5 m². Durante el funcionamiento, el motor mueve la compuerta y tensa el muelle de retorno; la interrupción de la alimentación hace que vuelva a la posición de seguridad.

Características y parámetros principales

• Par motor y de la función de seguridad: 2.5 Nm.
• Tensión nominal: AC 100...240 V; frecuencia: 50/60 Hz.
• Control: Abrir/Cerrar.
• Tiempo de funcionamiento del motor: 75 s / 90°; tiempo de funcionamiento de la función de seguridad: <25 s / 90°.
• Ángulo de giro: máx. 95°; ajustable mediante un tope mecánico.
• Abrazadera universal para eje: 6...12.7 mm; indicador mecánico de posición.
• Conexión de alimentación y control: cable de 1 m, 2x 0.75 mm².
• Consumo de potencia durante el funcionamiento: 2.5 W; en reposo: 1.5 W; para dimensionar los cables: 5 VA.
• Grado de protección: IP42; temperatura ambiente: -30...50°C [-22...122°F].

El sentido de movimiento del motor y de la función de seguridad se selecciona mediante el montaje L/R. El actuador no dispone de función de ajuste manual.
