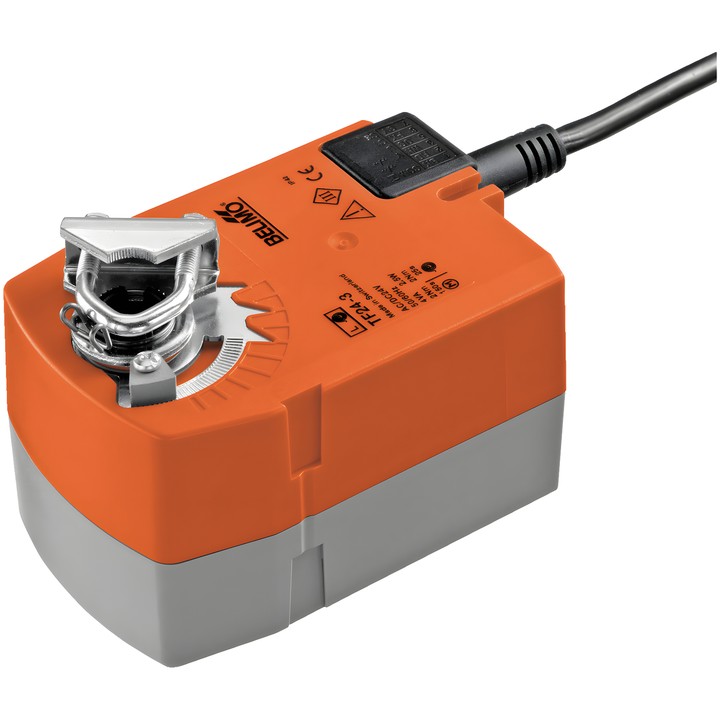

Belimo TF24-3 - actuador rotativo para compuertas con retorno por muelle

Belimo TF24-3

Actuador rotativo con función de seguridad, diseñado para regular compuertas en instalaciones fijas de calefacción, ventilación y climatización. Adecuado para compuertas de aire con una superficie de hasta aprox. 0.5 m². La señal de 3 puntos controla el movimiento del motor y, si se interrumpe la alimentación, el muelle de retorno desplaza la compuerta a la posición de seguridad.

Características y especificaciones principales

• Par del motor y de la función de seguridad: 2.5 Nm.
• Tensión nominal: AC/DC 24 V; frecuencia de la tensión nominal: 50/60 Hz.
• Control: de 3 puntos.
• Tiempo de funcionamiento del motor: 150 s / 90°; tiempo de funcionamiento de la función de seguridad: <25 s @ -20...50°C, <60 s @ -30°C.
• Consumo de potencia durante el movimiento: 1.3 W; en posición de reposo: 0.6 W; para dimensionar los cables: 2.6 VA.
• Ángulo de giro: máx. 95°; ajuste mediante un tope mecánico.
• El sentido de movimiento del motor se selecciona con el interruptor L/R; el sentido de actuación de la función de seguridad se determina mediante el montaje L/R.
• Abrazadera universal para eje de 6...12.7 mm; indicador mecánico de posición.
• Conexión de alimentación y control: cable de 1 m, 4x 0.75 mm²; grado de protección IP42.
• Accionamiento manual: no.
