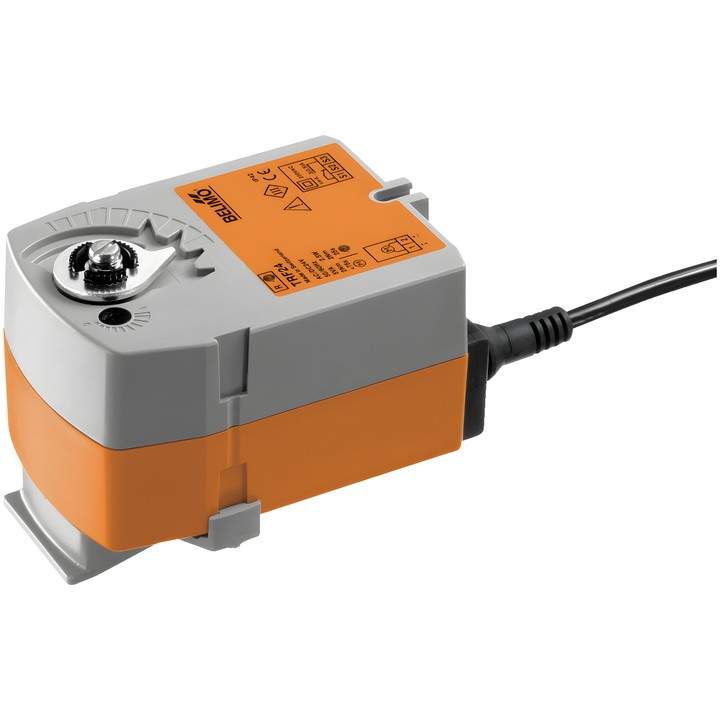

Belimo TRF24 - actuador giratorio para válvulas de bola

Actuador Belimo TRF24

TRF24 es un actuador giratorio para válvulas de bola. Durante el funcionamiento, coloca la válvula en la posición de trabajo y tensa el resorte de retorno. Si se interrumpe la alimentación, el resorte desplaza la válvula a la posición de seguridad NC.

Principales datos técnicos

• Par de giro del motor y de la función de seguridad: 2.5 Nm.
• Tensión nominal: AC/DC 24 V; frecuencia: 50/60 Hz.
• Rango de tensión nominal: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Control: Cerrar/Abrir.
• Tiempo de funcionamiento del motor: 75 s / 90°; tiempo de funcionamiento de la función de seguridad: <75 s / 90°.
• En caso de corte de alimentación: NC, válvula cerrada (A–AB = 0%); para válvulas con paso en forma de L: A–AB = 100%.
• Consumo de potencia durante el funcionamiento: 2.5 W; en posición de reposo: 1.5 W; para el dimensionamiento de los cables: 5 VA.
• Conexión de alimentación y control: cable de 1 m, 2x 0.75 mm².
• Indicador mecánico de posición; grado de protección IP42.
• Temperatura ambiente: -30...50°C.

El actuador se monta directamente en la válvula de bola con un tornillo; la orientación de montaje puede elegirse en incrementos de 90°. El dispositivo dispone de protección contra sobrecargas y se detiene automáticamente al alcanzar el tope.
