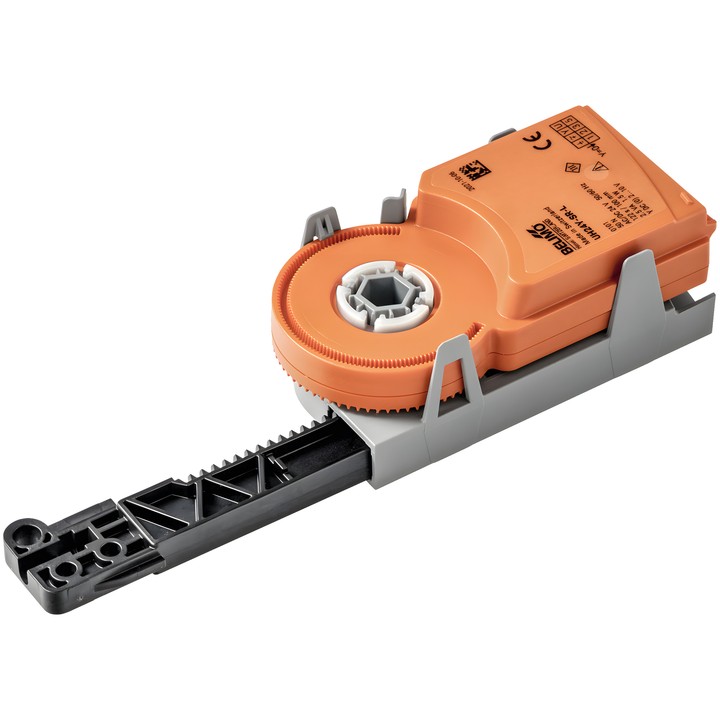

Belimo UH24Y-SR-L.1 - actuador lineal modulante

Actuador lineal Belimo UH24Y-SR-L.1

Actuador modulante diseñado para su montaje en fábrica en equipos técnicos de instalaciones de edificios. Destinado a sistemas estacionarios de calefacción, ventilación y aire acondicionado.

Características y parámetros principales

• Fuerza del motor: 50 N; tensión nominal: AC/DC 24 V; frecuencia: 50/60 Hz.
• Control modulante; rango de funcionamiento Y: 2...10 V; señal de realimentación de posición U: 2...10 V.
• Carrera: 60 mm; longitud máxima de carrera 60 mm, ajustable en incrementos de 1 mm. Limitación de carrera mediante topes mecánicos en ambos lados dentro del rango 30...60mm.
• Tiempo de recorrido del motor: 122 s / 100 mm, equivalente a 74 s / 60 mm.
• Consumo de potencia durante el funcionamiento: 1.5 W; en posición de reposo: 0.5 W; para el dimensionamiento de cables: 2.5 VA.
• Conexión de alimentación y control: conector Molex Mini-Fit Jr. 39303045. El conector complementario del lado del cable no está incluido en el suministro.
• Sentido de movimiento del motor: giro hacia la izquierda (ccw); accionamiento manual: no.
• Grado de protección IEC/EN: IP20; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
• Paquete múltiple: 40 uds.
