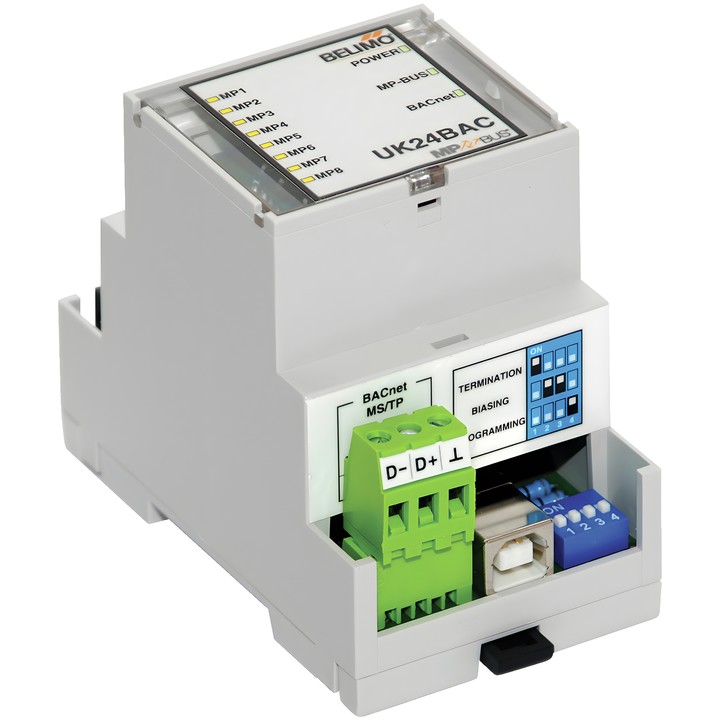

Belimo UK24BAC - pasarela MP-Bus a BACnet MS/TP

Pasarela Belimo UK24BAC

UK24BAC permite el control digital de actuadores mediante MP-Bus y proporciona su estado actual a través de objetos BACnet. El lado BACnet MS/TP utiliza una interfaz RS-485 con aislamiento galvánico.

Características principales y datos técnicos

• Interfaz MP-Bus – BACnet MS/TP; actuadores compatibles: MP/MPL/MFT(2) y BF-TopLine, máx. 8 unidades.
• Tensión nominal: AC 24 V, 50/60 Hz / DC 24 V; rango de tensión de alimentación: AC/DC 21.6…26.4 V.
• Comunicación con actuadores: Belimo MP-Bus, Client-Server, 1'200 Bd.
• BACnet MS/TP: máx. 32 nodos sin repetidor; velocidades de 9'600, 19'200, 38'400, 76'800 Bd, configurables mediante interruptores DIP.
• Terminación de 120 Ω y polarización de 510 Ω, configurables mediante interruptores DIP.
• Conexiones BACnet MS/TP y MP-Bus: bornes de tornillo enchufables de 3 pines; alimentación: bornes de tornillo enchufables de 2 pines.
• Montaje en armario de control sobre carril de 35 mm; temperatura ambiente: 0…+40 °C.
• Grado de protección: IP20.

A cada actuador MP/MFT(2) se le puede conectar un sensor: un sensor resistivo pasivo, un sensor activo con salida DC 0…10 V o un contacto de conmutación. Los actuadores MPL no disponen de entrada para sensor. La longitud de los cables de señal MP depende, entre otros factores, del número y tipo de actuadores, la forma de alimentación y la sección de los conductores.
