Belimo ZTH EU - herramienta de servicio

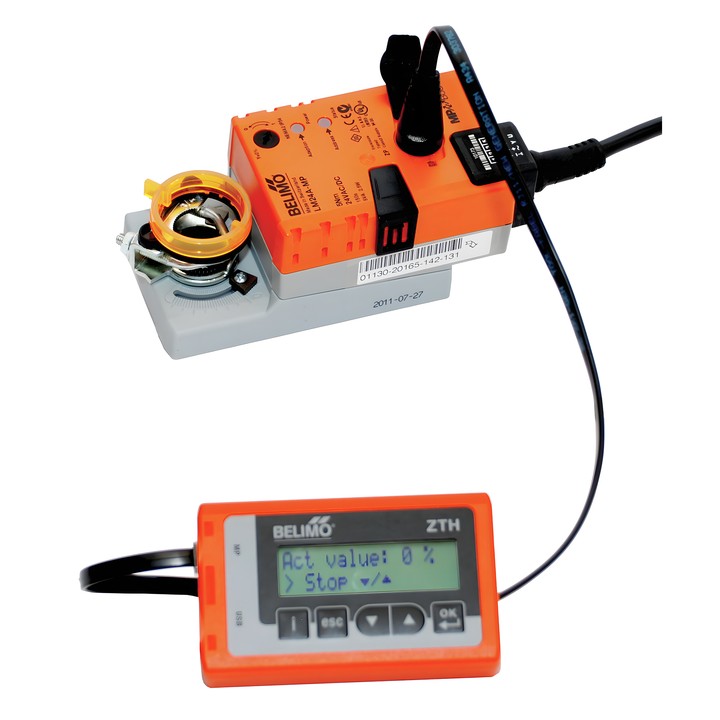

Herramienta de servicio Belimo ZTH EU

ZTH EU se utiliza para manejar actuadores configurables, reguladores VAV y dispositivos Belimo para instalaciones HVAC equipados con una interfaz de comunicación. Una vez conectado, lee los datos del dispositivo y muestra las opciones de ajuste disponibles para el tipo correspondiente.

Características principales

• Parametrización en modo point-to-point (PP) mediante la toma de servicio o los bornes del actuador.
• Función ZIP-USB: funciona como convertidor de niveles entre la interfaz USB de un ordenador y un dispositivo MP Belimo.
• Función de comprobador MP-Bus que incluye medición de niveles de señal y contador de telegramas.
• Pantalla LCD retroiluminada: 2 x 16 caracteres.
• Interfaz USB 2.0 con conector tipo B; incluye cable USB A–B (1 m) y cable ZK1-GEN (3 m).
• Alimentación desde el actuador conectado: AC 24 V, 50/60 Hz o DC 24 V; consumo durante el funcionamiento: 1 W.
• Dimensiones L x W x D: 95 x 55 x 25 mm; peso: aprox. 135 g.

La conexión solo está permitida a dispositivos Belimo con tensión de 24 V PELV e interfaz PP/MP. No es posible conectar directamente ZTH EU como herramienta de servicio al MP-Bus ni a un cliente MP; utilice la toma de servicio o desconecte el dispositivo MP del bus durante la conexión.
