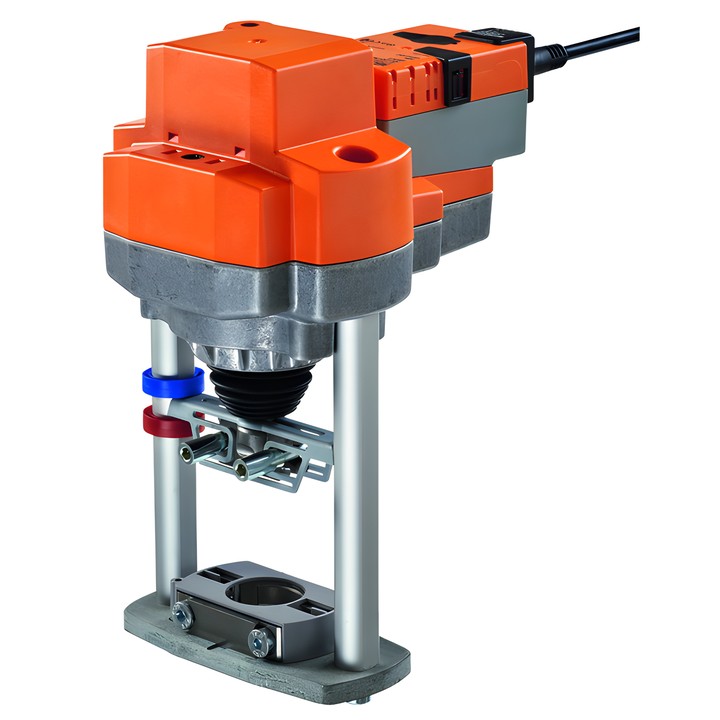

Belimo RV24A-SZ - actuador lineal para válvulas de asiento

Actuador lineal Belimo RV24A-SZ

RV24A-SZ es un actuador modulante para válvulas de asiento de 2 y 3 vías. La señal de control Y determina la posición del actuador, mientras que la señal de realimentación U permite la lectura eléctrica de la posición.

Especificaciones principales

• Fuerza de empuje: 4500 N; carrera: 50 mm; tiempo de funcionamiento: 150 s / 50 mm.
• Tensión nominal: AC/DC 24 V; frecuencia de la tensión nominal: 50/60 Hz.
• Rango de trabajo Y: 0.5...10 V; señal de realimentación de posición U: 0.5...10 V, máx. 0.5 mA.
• Consumo de potencia durante el funcionamiento: 6 W; en posición de reposo: 1.5 W; potencia para dimensionar los cables: 11 VA.
• Conexión de alimentación y control: cable de 1 m, 4x 0.75 mm².
• Grado de protección IEC/EN: IP54; grado de protección NEMA/UL: NEMA 2.
• Temperatura ambiente: 0...50°C; humedad ambiente: máx. 95% RH, sin condensación.

Montaje y funcionamiento

El actuador se monta directamente en la válvula mediante mordazas de sujeción perfiladas. Puede girar 360° en el cuello de la válvula. Un pulsador permite el accionamiento manual y un interruptor cambia el sentido del movimiento. La adaptación al rango mecánico se realiza al conectar la alimentación por primera vez; también puede iniciarse con el pulsador. El actuador está protegido contra sobrecargas y se detiene automáticamente al alcanzar la posición final.
