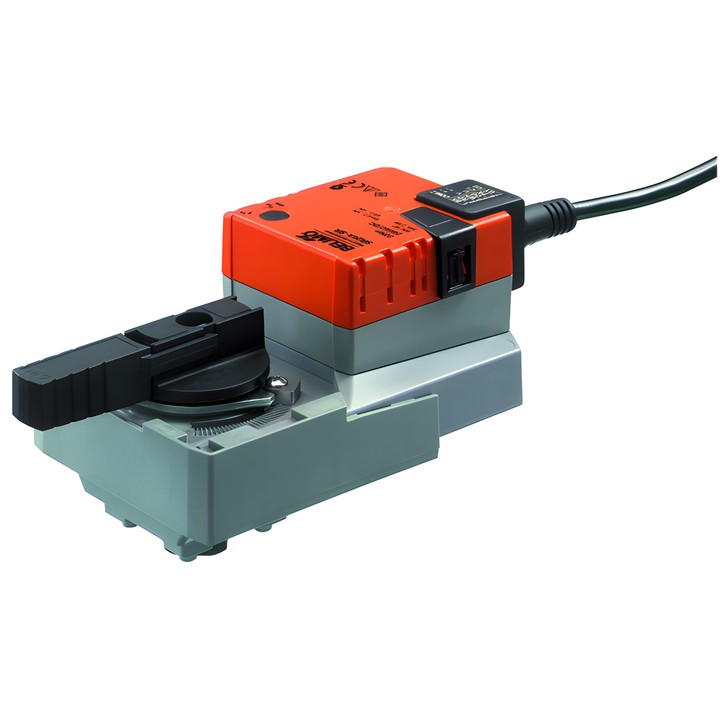

Belimo SR24A-SZ - actuador giratorio para válvulas de bola

Belimo SR24A-SZ – actuador giratorio para válvulas de bola

El actuador está destinado a válvulas de bola en instalaciones estacionarias de calefacción, ventilación y aire acondicionado. La señal de control Y determina la posición del actuador, mientras que la tensión de medición U permite la lectura eléctrica de la posición de la válvula.

Características principales

• Par: 20 Nm; tensión nominal: AC/DC 24 V.
• Rango de la señal de control Y: 0.5...10 V; señal de realimentación de posición U: 0.5...10 V.
• Tiempo de giro: 90 s / 90°; precisión de posicionamiento: ±5%.
• Consumo de potencia durante el funcionamiento: 2.5 W; en reposo: 0.4 W; potencia para el dimensionamiento: 5 VA.
• Conexión de alimentación y control: cable de 1 m, 4x 0.75 mm².
• Accionamiento manual mediante pulsador con posibilidad de bloqueo; ángulo de giro ajustable con topes mecánicos.
• Montaje directo en la válvula de bola mediante un único tornillo central; la orientación de montaje se puede elegir en incrementos de 90°.
• Grado de protección: IP54; temperatura ambiente: -30...50°C.
