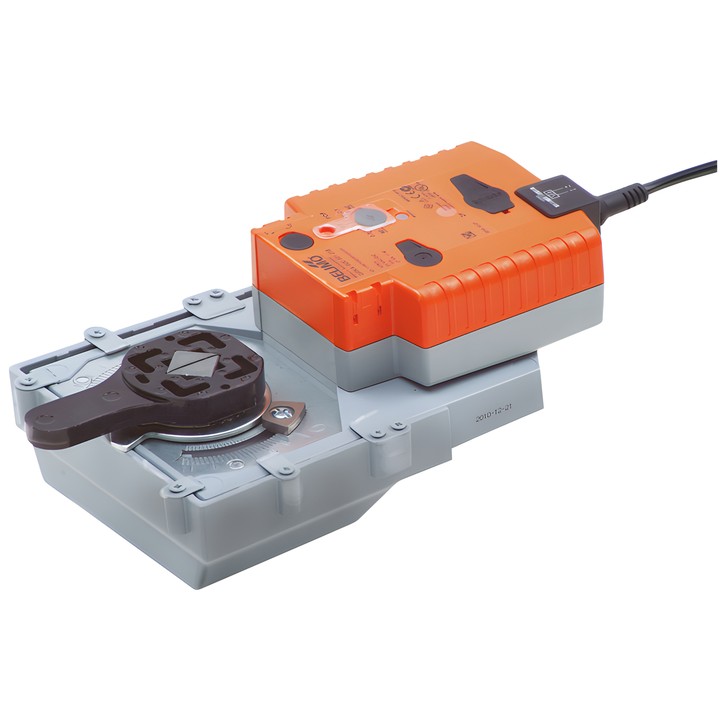

Belimo GRK24A-SZ-5
Actuador rotativo analógico con función de seguridad para válvulas rotativas y válvulas de mariposa. Durante el funcionamiento normal, el actuador coloca la válvula en la posición deseada y carga los condensadores integrados. En caso de fallo de alimentación, utiliza la energía almacenada para llevar la válvula a la posición de seguridad.
Características y parámetros principales
- Par de giro del motor: 40 Nm; tensión nominal: AC/DC 24 V.
- Rango de funcionamiento Y: 0.5...10 V; señal de realimentación U: 0.5...10 V.
- Posición de seguridad: NC/NO o ajustable de 0...100% con el selector POP, en pasos de 10%.
- Tiempo de mantenimiento ante fallo de alimentación (PF): 2s; tiempo de recorrido del motor: 150 s / 90°; tiempo de recorrido de la función de seguridad: 35 s / 90°.
- Conexión de brida: F05; conexión de alimentación / control: Cable 1 m, 4x 0.75 mm².
- Consumo durante el funcionamiento: 11 W; en reposo: 3 W; potencia nominal: 21 VA.
- Grado de protección de la carcasa IEC/EN: IP54; grado de protección NEMA/UL: NEMA 2.
- Accionamiento manual mediante pulsador; ángulo de giro ajustable con topes mecánicos.
El actuador está diseñado para sistemas estacionarios de calefacción, ventilación y aire acondicionado. Los condensadores se suministran completamente descargados y deben cargarse durante aproximadamente 20 s antes de la puesta en marcha.
