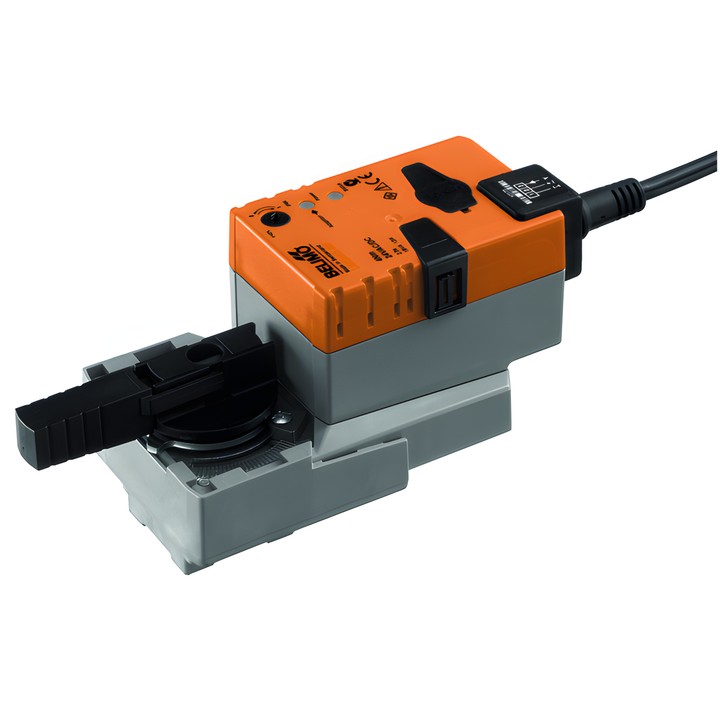

Actuador rotativo Belimo LRQ24A-SZ
LRQ24A-SZ es un actuador modulante para válvulas de bola, destinado a instalaciones estacionarias de calefacción, ventilación y aire acondicionado. La señal de control Y determina la posición de la válvula, mientras que la tensión U se utiliza para indicar eléctricamente la posición y puede actuar como señal de control para otros actuadores.
Características y especificaciones principales
- Par: 4 Nm; tiempo de recorrido: 9 s / 90°.
- Tensión nominal: AC/DC 24 V; frecuencia de la tensión nominal: 50/60 Hz.
- Rango de funcionamiento de la señal de control Y: 0.5...10 V; señal de realimentación de posición U: 0.5...10 V.
- Consumo de potencia durante el funcionamiento: 13 W; en posición de reposo: 2 W; potencia para dimensionar los cables: 23 VA.
- Conexión de alimentación y control: cable de 1 m, 4x 0.75 mm².
- Accionamiento manual mediante botón con posibilidad de bloqueo; indicador mecánico de posición desmontable.
- Ángulo de giro ajustable con topes mecánicos; adaptación manual o automática en la primera conexión de la alimentación.
- Grado de protección IEC/EN: IP54; grado de protección NEMA/UL: NEMA 2.
- Temperatura ambiente: -30...40°C [-22...104°F].
El actuador se monta directamente en la válvula de bola mediante un único tornillo central. La posición de montaje respecto a la válvula puede elegirse en incrementos de 90°. El actuador dispone de protección contra sobrecargas y se detiene automáticamente al alcanzar el tope.
