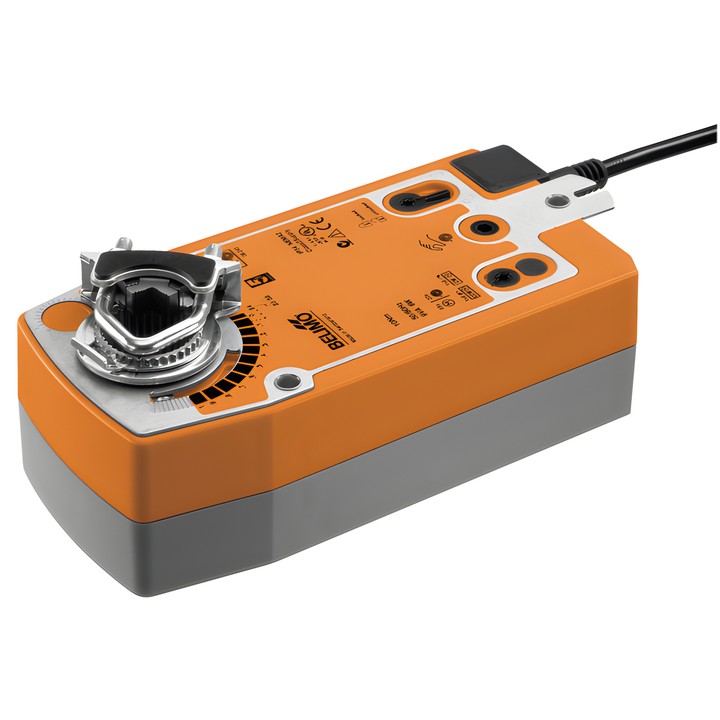

Belimo NF24A-SZ - actuador rotativo con muelle de retorno

Belimo NF24A-SZ – actuador rotativo con función de seguridad

El actuador sirve para posicionar compuertas en instalaciones estacionarias de calefacción, ventilación y aire acondicionado. Durante el funcionamiento, la señal de control Y mueve la compuerta y tensa el muelle de retorno. Cuando se interrumpe la alimentación, el muelle desplaza la compuerta a la posición de seguridad.

Características y parámetros principales

• Par del motor y de la función de seguridad: 10 Nm.
• Tensión nominal: AC/DC 24 V; rango de tensión: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Rango de control Y: 0.5...10 V; señal de realimentación de posición U: 0.5...10 V.
• Tiempo de funcionamiento del motor: 150 s / 90°; tiempo de funcionamiento de la función de seguridad: <20 s @ -20...50°C, <60 s @ -30°C.
• Ángulo de giro: máx. 95°; ajuste mediante topes mecánicos.
• Abrazadera universal para eje de 10...25.4 mm; ajuste manual mediante manivela e interruptor de bloqueo.
• Conexión de alimentación y control: cable de 1 m, 4x 0.75 mm².
• Consumo de potencia: 3.5 W durante el movimiento y 2.5 W en reposo; potencia para dimensionar los cables: 5.5 VA.
• Grado de protección: IP54; temperatura ambiente: -30...50°C [-22...122°F].

El sentido de movimiento del motor se selecciona con el interruptor L/R, mientras que el sentido de giro de la función de seguridad se determina mediante el método de montaje L/R. La documentación indica compuertas de aire con una superficie de hasta aproximadamente 2 m².
