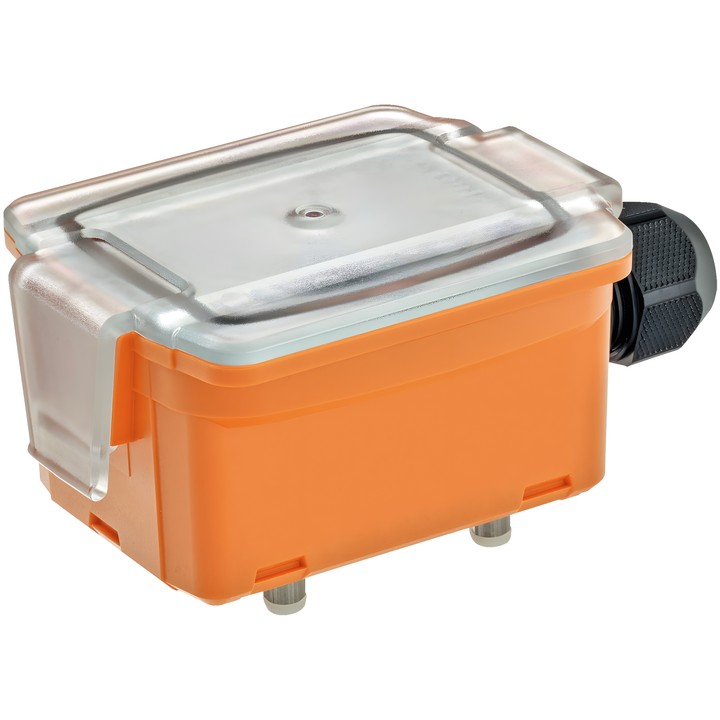

Belimo 22HL-10 - detector de fugas de líquidos

Belimo 22HL-10 – detector de fugas de líquidos

El dispositivo sirve para detectar fugas de líquidos en instalaciones fijas de calefacción, ventilación y aire acondicionado. Según la documentación, puede utilizarse para alarmas, control y supervisión de depósitos, suelos técnicos, falsos techos y salas. El contacto conmutado permite conectarlo a sistemas de control y señalización o conectarlo en serie con una válvula para interrumpir el flujo de agua.

Características y parámetros principales

• Medios detectables: agua y mezclas de agua y glicol hasta 50/50.
• Alimentación nominal: AC/DC 24 V; rango de tensión: AC 21.6...26.4 V / DC 13.5...26.4 V.
• Contacto conmutado SPDT libre de potencial; máx. AC/DC 24 V / 1 A.
• Rearme automático cuando se secan los contactos.
• Medición de conductividad; umbral de conmutación ≈10 μS.
• Indicación LED: verde – alimentación correcta, rojo – fuga.
• Grado de protección de la carcasa: IP65 / NEMA 4.
• Conexión eléctrica: regleta de terminales desmontable con bornes de resorte, máx. 2.5 mm²; prensaestopas con alivio de tensión ø6...8 mm.
• Temperatura ambiente: -10...50°C; temperatura del líquido: -20...70°C.
