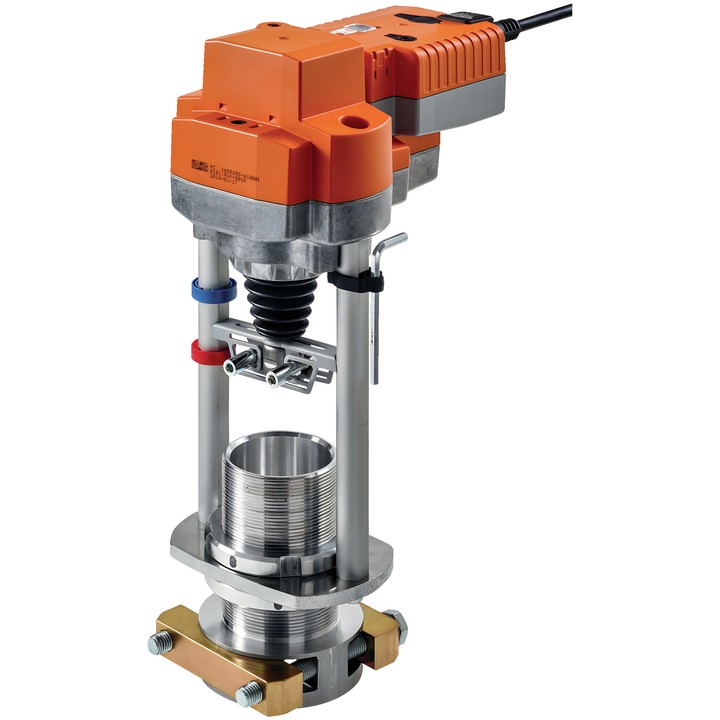

Belimo AVK230A-3-RE - actuador para válvulas de asiento

Belimo AVK230A-3-RE

Actuador lineal RetroFIT+ con función de seguridad para válvulas de asiento de 2 y 3 vías. Durante el funcionamiento normal, los condensadores integrados se cargan; si se interrumpe la tensión, la energía almacenada desplaza la válvula a la posición de seguridad seleccionada.

Características y parámetros principales

• Fuerza del actuador: 2000 N; carrera: 32 mm.
• Tensión nominal: AC 100...240 V; frecuencia: 50/60 Hz.
• Control: de 3 puntos.
• Tiempo de recorrido del motor: 150 s / 32 mm; tiempo de recorrido de la función de seguridad: 35 s / 32 mm.
• Posición de seguridad ajustable: vástago retraído o extendido; tiempo de mantenimiento (PF): 2 s.
• Consumo durante el funcionamiento: 3.5 W; en reposo: 1.5 W; para dimensionar los cables: 6.5 VA.
• Conexión de alimentación y control: cable 1 m, 4x 0.75 mm².
• Accionamiento manual mediante pulsador; indicador mecánico de posición para una carrera de 5...32 mm.
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: II, aislamiento reforzado.

Los actuadores RetroFIT+ para montaje en válvulas de distintos fabricantes incluyen un adaptador universal para el cuello de la válvula y un adaptador universal para el vástago. Para el montaje en válvulas de asiento Belimo, el fabricante recomienda los actuadores estándar de Belimo.
