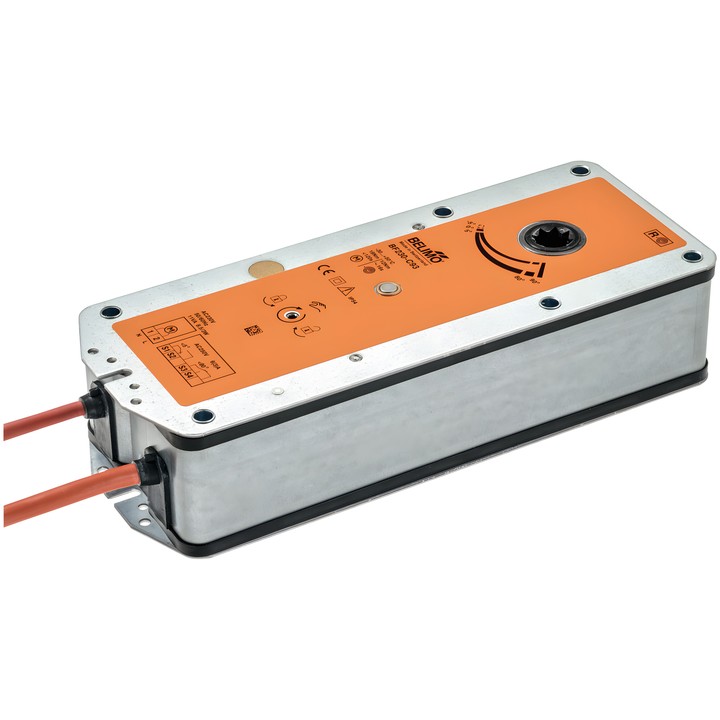

Actuador Belimo BF230-C93

Actuador con retorno por muelle para compuertas cortafuego y de control de humos de 90° en sistemas de ventilación y climatización. Al recibir alimentación, desplaza la compuerta a la posición de funcionamiento y tensa el muelle; al interrumpirse la alimentación, el muelle desplaza la compuerta a la posición de seguridad.

Datos técnicos principales

• Par del motor: 18 Nm; par de la función de seguridad: 12 Nm.
• Tensión nominal: AC 230 V, 50/60 Hz; rango de tensión: AC 198...264 V.
• Control: Cerrar/Abrir.
• Tiempo de funcionamiento del motor: <120 s / 90°; tiempo de funcionamiento de la función de seguridad: 16 s @ 20°C.
• Consumo de potencia: 8 W durante el movimiento y 3 W en reposo; potencia para el dimensionado de cables: 12.5 VA.
• Contactos auxiliares: 2x SPDT, puntos de conmutación 5° / 80°.
• Conexión de alimentación y control: cable 1 m, 2x 0.75 mm² (silicona); conexión de contactos auxiliares: cable 1 m, 4x 0.75 mm² (silicona).
• Conexión mecánica: conexión de forma 12x12 mm, eje hueco no pasante.
• Sentido de movimiento del motor seleccionable mediante montaje L/R; ajuste manual con tope de posición.
• Grado de protección: IP54; clase de protección IEC/EN II, aislamiento reforzado.

Incluye: manivela, indicador, cubierta protectora e inserto de forma 12/10 mm. El fabricante de la compuerta cortafuego adapta y monta el actuador en la compuerta.
