Belimo BF230-TN-2 - actuador con retorno por muelle para compuertas cortafuegos

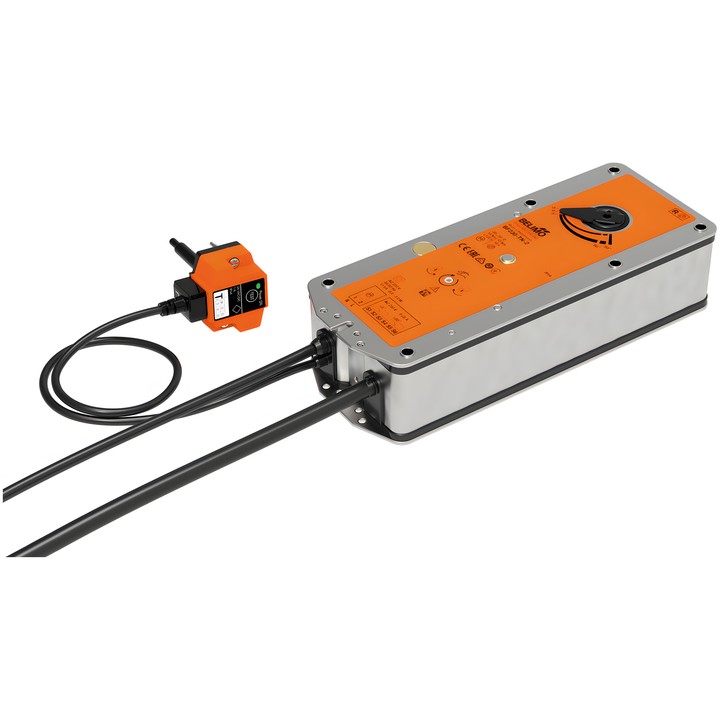

Actuador Belimo BF230-TN-2

Actuador con retorno por muelle para compuertas cortafuegos y de control de humos de 90° en sistemas de ventilación y climatización. Durante el funcionamiento, el motor desplaza la compuerta a la posición de trabajo y tensa el muelle. Si se interrumpe la alimentación, el muelle desplaza la compuerta a la posición de seguridad. El disparador termoeléctrico BAT incorpora fusibles térmicos para la temperatura fuera y dentro del conducto: 72°C.

Principales datos técnicos

• Par del motor: 18 Nm; par de la función de seguridad: 12 Nm.
• Tensión nominal: AC 230 V; frecuencia: 50/60 Hz.
• Control: Cerrar/Abrir.
• Tiempo de funcionamiento del motor: <120 s / 90°; tiempo de funcionamiento de la función de seguridad: 16 s @ 20°C.
• Ángulo de giro: máx. 95°.
• Contactos auxiliares: 2x SPDT; puntos de conmutación: 5° / 80°.
• Consumo durante el funcionamiento: 8.5 W; en posición de reposo: 3 W; para dimensionar los cables: 11 VA.
• Conexión de alimentación y control: cable 1 m, 2x 0.75 mm² (sin halógenos); conexión de los contactos auxiliares: cable 1 m, 6x 0.75 mm² (sin halógenos).
• Conexión de forma 12x12 mm, eje hueco pasante.
• El sentido de movimiento del motor se selecciona mediante montaje L/R; ajuste manual con tope de posición.
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: II, aislamiento reforzado.

Incluye: manivela manual, indicador de posición y cubierta protectora.
