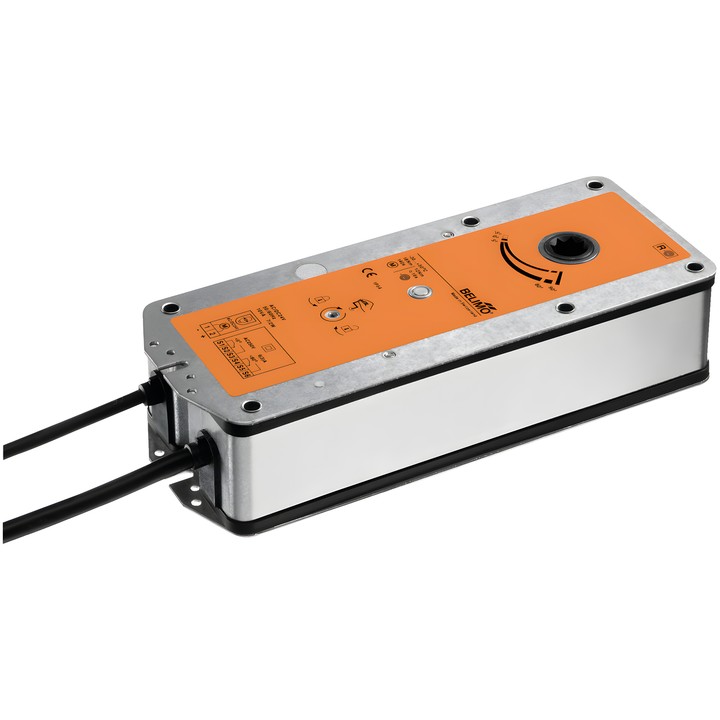

Belimo BF48-5 – actuador para compuertas cortafuego y de humo
Actuador con retorno por muelle diseñado para compuertas cortafuego y de humo de 90° en sistemas de ventilación y climatización. Durante el funcionamiento, el motor mueve la compuerta y tensa el muelle de retorno; al interrumpirse la alimentación, la energía del muelle lleva la compuerta a la posición de seguridad.
Principales datos técnicos
- Tensión nominal: AC/DC 48 V; frecuencia: 50/60 Hz.
- Control: Cerrar/Abrir.
- Par del motor: 18 Nm; par de la función de seguridad: 12 Nm.
- Tiempo de recorrido del motor: <120 s / 90°; tiempo de recorrido de la función de seguridad: 16 s @ 20°C.
- Consumo de potencia durante el funcionamiento: 11 W; en posición de reposo: 3.5 W; para dimensionar los cables: 16 VA.
- Contactos auxiliares: 2x SPDT; puntos de conmutación: 5° / 80°.
- Conexión de alimentación y control: cable de 1 m, 2x 0.75 mm² (sin halógenos); conexión de los contactos auxiliares: cable de 1 m, 6x 0.75 mm² (sin halógenos).
- Conexión mecánica: conexión de forma 12x12 mm, eje hueco no pasante.
- Ángulo de giro: máx. 95°; el sentido de movimiento del motor se selecciona mediante el montaje L/R.
- Accionamiento manual con tope de posición; indicador mecánico de posición.
- Grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
Incluye: manivela, indicador, cubierta protectora e inserto para la conexión de forma 12/10 mm. Según la documentación, el fabricante de la compuerta adapta y monta el actuador en ella; Belimo lo suministra directamente a los fabricantes de compuertas de seguridad.
