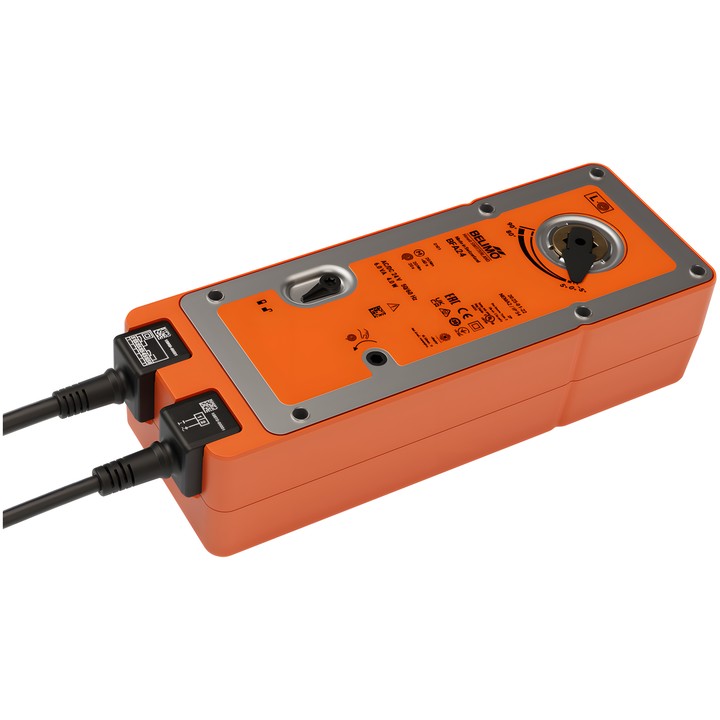

Belimo BFA24-SR – datos técnicos
Actuador con retorno por muelle para compuertas cortafuego y de humo de 90° en sistemas de ventilación y climatización. La señal analógica Y coloca la compuerta en la posición de funcionamiento y, al mismo tiempo, tensa el muelle. Si se interrumpe la alimentación, el muelle desplaza la compuerta a la posición de seguridad.
- Par del motor: 20 Nm; par de la función de seguridad: 20 Nm.
- Tensión nominal: AC/DC 24 V (SELV), 50/60 Hz; rango de tensión: AC 19.2...28.8 V / DC 21.6...28.8 V.
- Control modulante; rango de funcionamiento Y: 2...10 V; señal de realimentación U: 2...10 V.
- Tiempo de funcionamiento del motor: <60 s / 90°; tiempo de funcionamiento de la función de seguridad: 20 s @ -10...55°C, <60 s @ -30...-10°C.
- Consumo durante el funcionamiento: 7 W; en posición de reposo: 1.5 W; para dimensionar los cables: 9.5 VA.
- Contactos auxiliares: 2x SPDT; puntos de conmutación: 5° / 80°.
- Conexión de alimentación y control: cable de 1 m, 4x 0.75 mm², FRNC (sin halógenos); conexión de los contactos auxiliares: cable de 1 m, 6x 0.75 mm², FRNC (sin halógenos).
- Conexión mecánica: acoplamiento de forma 12x12 mm, eje hueco pasante; ángulo de giro: máx. 95°.
- El sentido de movimiento del motor se selecciona mediante el montaje L/R; accionamiento manual con tope de posición.
- Grado de protección: IP54; clase de protección IEC/EN: II, aislamiento reforzado.
Incluye: manivela, indicador de posición y bolsa protectora. El accionamiento manual solo debe realizarse con la alimentación desconectada. El fabricante de la compuerta adapta el actuador y lo monta en ella; según la documentación, se suministra directamente a fabricantes de compuertas de seguridad.
