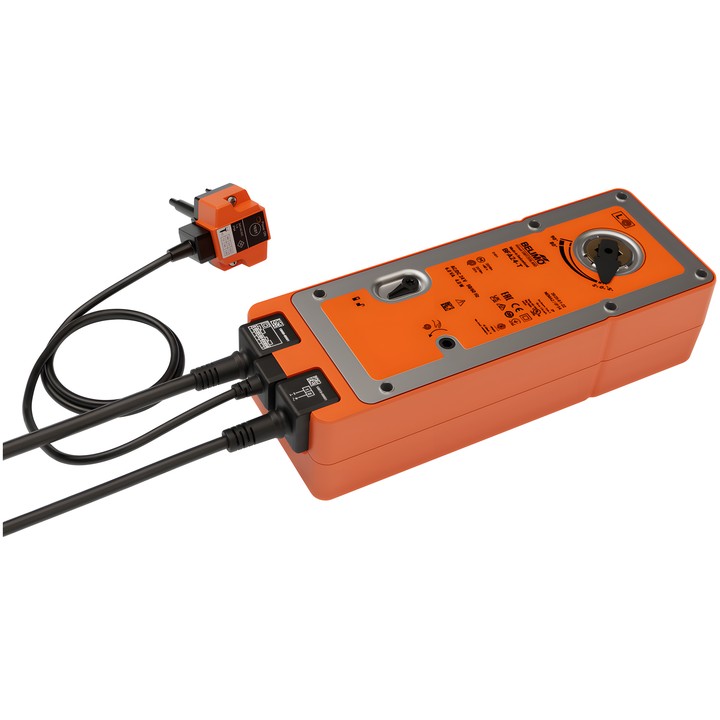

Belimo BFA24-SR-T
Actuador con retorno por muelle y dispositivo de disparo termoeléctrico BAT (72°C), diseñado para compuertas cortafuegos y de humo de 90° en sistemas de ventilación y climatización. Si se interrumpe la alimentación, el muelle lleva la compuerta a la posición de seguridad.
Principales datos técnicos
- Par del motor: 20 Nm; par de la función de seguridad: 20 Nm.
- Tensión nominal: AC/DC 24 V (SELV), 50/60 Hz.
- Control modulante: rango de señal Y 2...10 V; señal de realimentación de posición U 2...10 V.
- Tiempo de recorrido del motor: <60 s / 90°; tiempo de recorrido de la función de seguridad: 20 s @ -10...55°C, <60 s @ -30...-10°C.
- Consumo durante el funcionamiento: 7 W; en posición de reposo: 1.5 W; potencia para dimensionar los cables: 9.5 VA.
- Dispositivo BAT: fusibles térmicos que se activan a 72°C en el exterior y el interior del conducto.
- Contactos auxiliares: 2x SPDT, puntos de conmutación 5° / 80°.
- Conexión mecánica: conexión con ajuste de forma de 12x12 mm, eje hueco pasante; ángulo máximo de giro: 95°.
- Conexión de alimentación y control: cable de 1 m, 4x 0.75 mm², FRNC (sin halógenos); conexión de los contactos auxiliares: cable de 1 m, 6x 0.75 mm², FRNC (sin halógenos).
- Sentido de movimiento del motor seleccionable mediante montaje L/R; ajuste manual con tope con la alimentación desconectada.
- Grado de protección: IP54; clase de protección IEC/EN: II, aislamiento reforzado.
Incluye: manivela manual, indicador de posición y bolsa protectora. Según la documentación, el fabricante de la compuerta monta el actuador en ella y lo suministra directamente a los fabricantes de compuertas de seguridad.
