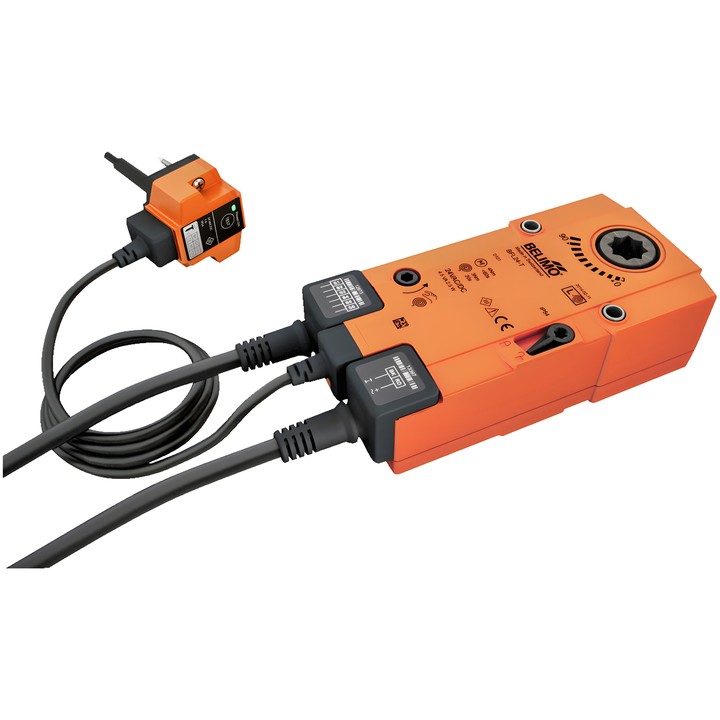

Belimo BFL24-SR-T – actuador con retorno por muelle para compuertas cortafuegos y de control de humos
Actuador con control modulante y disparador termoeléctrico BAT (72°C), diseñado para compuertas cortafuegos y de control de humos de 90° en instalaciones de ventilación y climatización. Durante el funcionamiento, el muelle de retorno se tensa; al interrumpirse la alimentación, desplaza la compuerta a la posición de seguridad.
Parámetros principales
- Alimentación: AC/DC 24 V; frecuencia de tensión nominal: 50/60 Hz.
- Control modulante: rango de funcionamiento Y 2...10 V; señal de realimentación U 2...10 V.
- Par: motor 4 Nm; función de seguridad 3 Nm.
- Tiempo de recorrido del motor: <60 s / 90°; tiempo de recorrido de la función de seguridad: 20 s @ -10...55°C, <60 s @ -30...-10°C.
- Disparador BAT: temperatura de activación de los fusibles térmicos dentro y fuera del conducto 72°C.
- Contactos auxiliares: 2x SPDT, puntos de conmutación 5° / 80°.
- Conexión mecánica: conexión de forma 12x12 mm, eje hueco pasante; ángulo de giro máx. 95°.
- Consumo durante el funcionamiento: 2.3 W; en posición de reposo: 0.6 W; para dimensionar los cables: 4.1 VA.
- Conexión de alimentación y control: cable 1 m, 4x 0.75 mm², sin halógenos; conexión de contactos auxiliares: cable 1 m, 6x 0.75 mm², sin halógenos.
- Grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
Funcionamiento y equipamiento
El sentido de movimiento del motor puede seleccionarse mediante montaje a izquierda/derecha. El actuador permite el ajuste manual con tope y dispone de un indicador mecánico de posición. El suministro incluye manivela, indicador, cubierta protectora e inserto de conexión de forma 12/10 mm.
