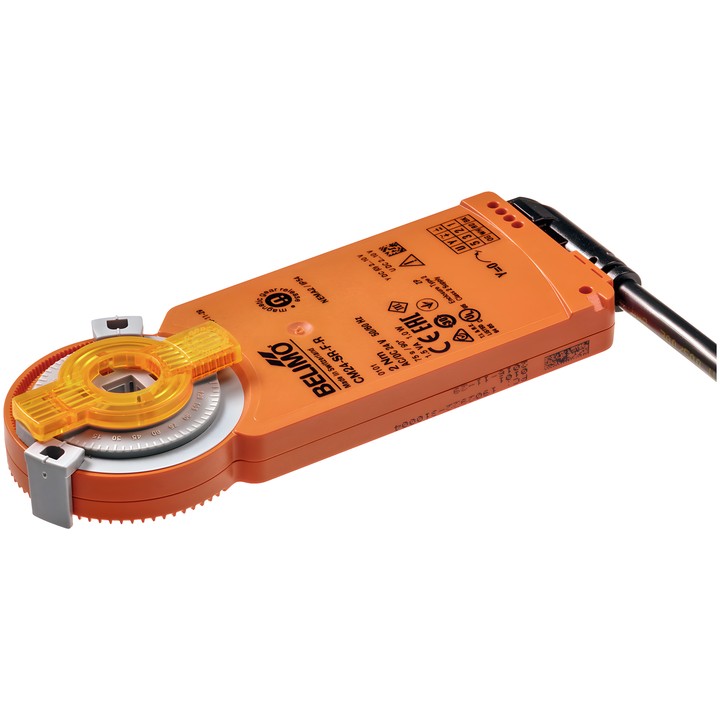

Belimo CM24-SR-F-R - actuador modulante para compuertas

Belimo CM24-SR-F-R - actuador modulante para compuertas

Belimo
541,97 zł
Impuestos incluidos
440,63 zł tax excluded

Actuador para compuertas Belimo CM24-SR-F-R con un par de 2 Nm, alimentación AC/DC 24 V y control 2...10 V. El tiempo de funcionamiento es de 75 s / 90° y la conexión mecánica es una unión de forma de 8x8 mm.

Entrega en aproximadamente 14 días
Compartir

Belimo CM24-SR-F-R

Actuador modulante para posicionar compuertas en instalaciones técnicas de edificios. Según la ficha técnica, está diseñado para compuertas de aire con una superficie de hasta aprox. 0.4 m².

Características principales

  • Par: 2 Nm; alimentación: AC/DC 24 V, 50/60 Hz.
  • Control: 2...10 V; señal de realimentación de posición: 2...10 V.
  • Tiempo de funcionamiento del motor: 75 s / 90°; ángulo de giro: 95°, ajuste fijo, con topes mecánicos del ángulo de giro.
  • Sentido de giro del motor: a la derecha (cw); ajuste manual mediante un imán.
  • Conexión mecánica: unión de forma de 8x8 mm; conexión de alimentación y control: cable de 1 m, 4x 0.75 mm².
  • Consumo de potencia durante el funcionamiento: 1 W; en reposo: 0.5 W; potencia de dimensionamiento para seleccionar los cables: 1.5 VA.
  • Grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Referencia
    CM24-SR-F-R
  • ean13
    7630498110221

  • Tensión AC/DC
    AC/DC 24 V
  • Consumo de potencia (en funcionamiento)
    1 W
  • Consumo de energía (mantenimiento)
    0.5 W
  • Potencia nominal
    1.5 VA
  • Conexión de control de alimentación
    Cable 1 m, 4x 0.75 mm²
  • Tipo de control
    DC 2...10 V
  • Grado de protección
    IP54
  • Grado de protección NEMA
    NEMA 2
  • Tipo de envolvente
    UL Enclosure Type 2
  • Accionamiento manual
    Mediante un imán
  • Tiempo de recorrido (motor)
    75 s / 90°
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Par de giro
    2 Nm
  • Dirección de movimiento - motor
    giro en sentido horario (cw)
  • Ángulo de giro
    95°
  • Conexión mecánica
    Conexión de forma 8x8 mm

Techniczna karta katalogowa

Descargas (1.04MB)

Instrukcja montażu

Descargas (553.37KB)

EU Declaration of Conformity – CM24-SR-F-R

Descargas (32.76KB)

Environmental Declaration – CM..

Descargas (72.47KB)
