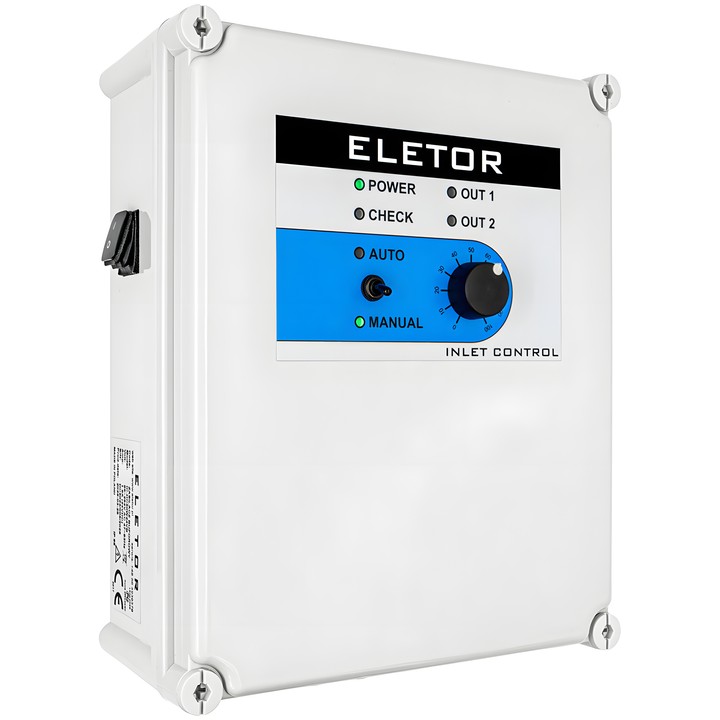

ELETOR IC-DC50W24VB

Fuente de alimentación de emergencia con función de apertura automática y manual de las entradas y salidas de aire. Se utiliza para garantizar la seguridad de los animales de cría en caso de corte del suministro eléctrico o avería del controlador. Cuando detecta una anomalía, el dispositivo activa una alarma y abre los cabrestantes hasta el nivel establecido. Se pueden conectar dos cabrestantes a la fuente de alimentación de forma independiente. El dispositivo funciona con todos los controladores y cabrestantes controlados mediante una señal de 0-10 V. El dispositivo incorpora una fuente de alimentación tampón UPS de 24 V con batería de acumuladores para alimentar actuadores o cabrestantes en sistemas de ventilación.

Parámetros y características:

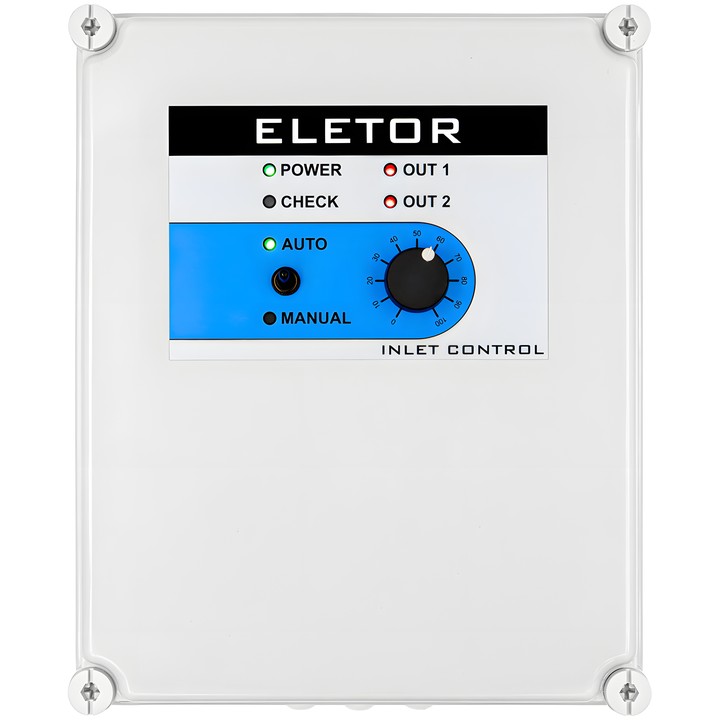

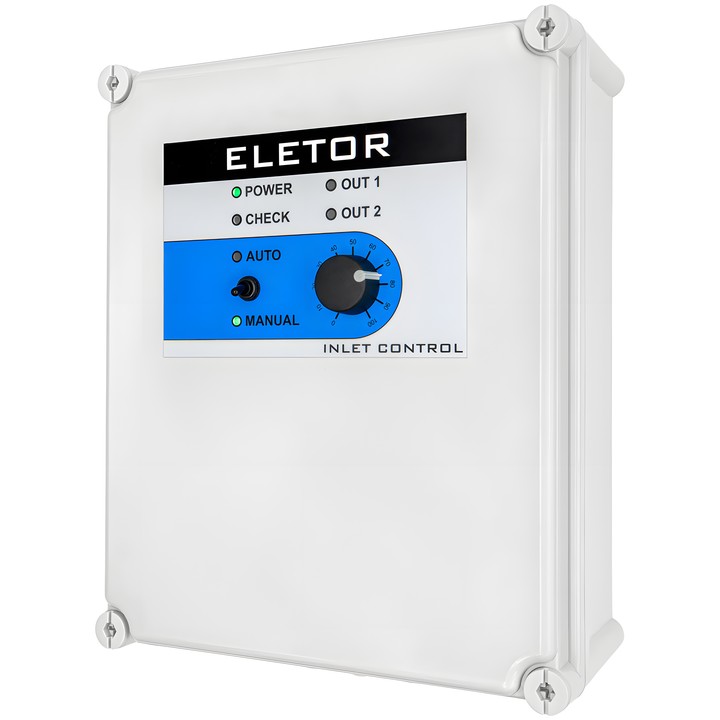

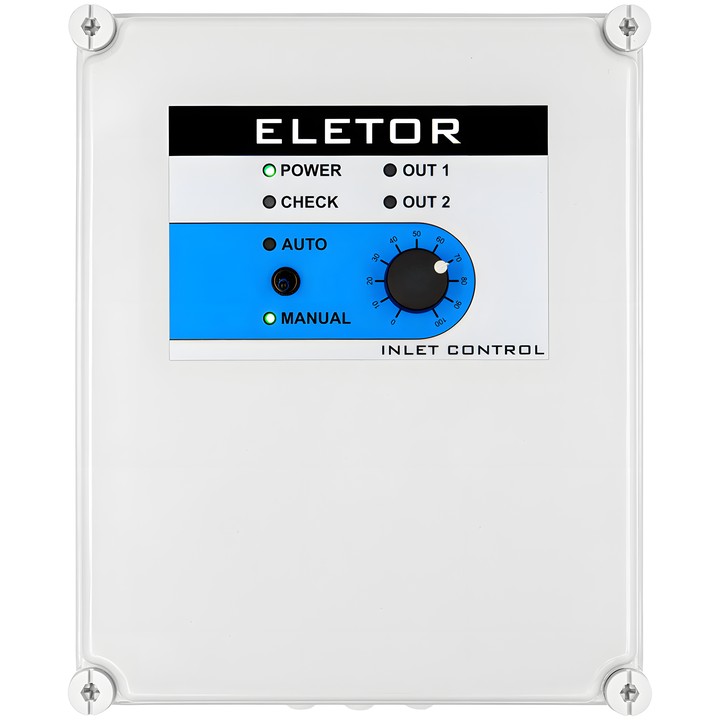

• selector del modo de funcionamiento: MANUAL, AUTO;
• ruleta para ajustar el grado de apertura de las entradas;
• compatibilidad con los estándares: 0-10, 2-10, 10-0, 10-2;
• posibilidad de invertir la señal de control;
• salidas de alarma NO y NC;
• señalización de corte del suministro eléctrico;
• control de la tensión de control 2-10 V;
• protección contra cortocircuitos de las salidas de 24 VDC;
• protección contra cortocircuitos de las salidas de 0-10 V;
• 2 entradas de 0-10 V;
• 2 salidas de 0-10 V;
• protecciones electrónicas de las entradas, salidas y línea de 24 V;
• fuente de alimentación tampón UPS de bajo consumo, 50 W;
• batería de acumuladores de 24 V 4.0 Ah;
• carcasa hermética IP65;
• tensión de alimentación 85~264VAC 47~63Hz.

La fuente de alimentación de emergencia dispone de 2 canales que se pueden configurar de las siguientes formas:

• nave porcina con compartimentos: la fuente de alimentación de emergencia puede dar servicio a 2 salas independientes (2 controladores, 2 actuadores)
• cebaderos pequeños: la fuente de alimentación de emergencia puede dar servicio a 1 actuador de entradas y 1 actuador de compuertas (las entradas de 0-10 V deben puentearse)
• cebaderos grandes: la fuente de alimentación de emergencia puede funcionar con 2 actuadores de entradas a cada lado del edificio (las entradas de 0-10 V deben puentearse)

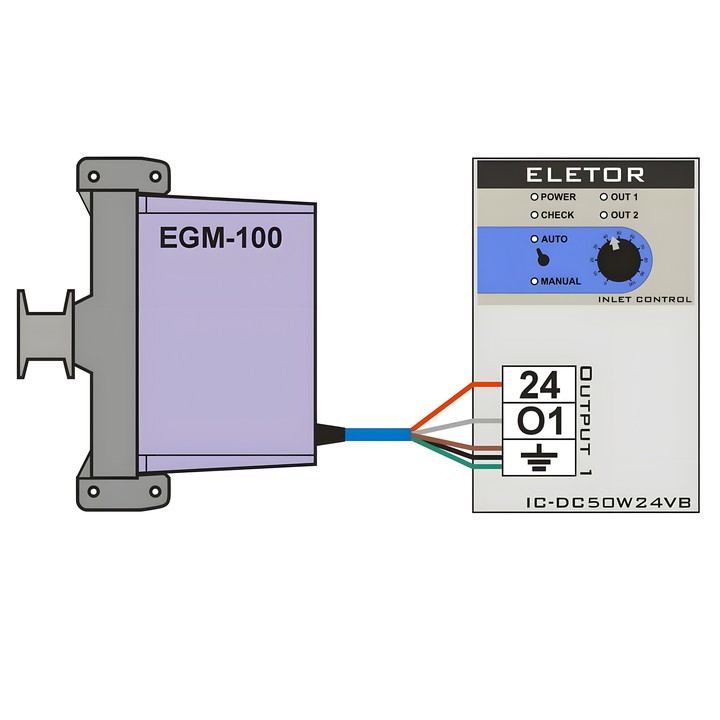

Si se utiliza 1 actuador, por ejemplo EGM-100, EGM-250, SH24ASR200, conectado a la fuente de alimentación, las entradas de control de 0-10 V deben puentearse; de lo contrario, la fuente de alimentación activará una alarma.

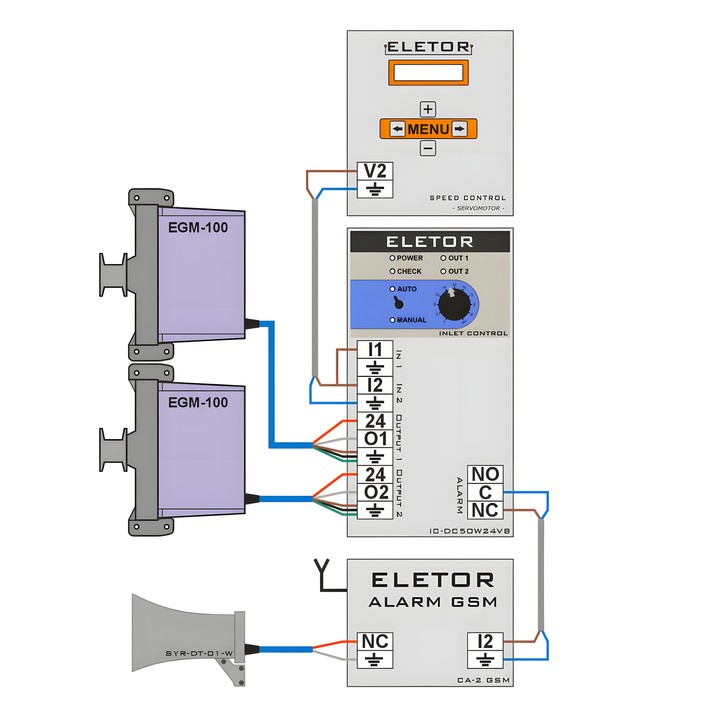

El siguiente esquema muestra mediante colores cómo conectar dos actuadores EGM-100 a la fuente de alimentación de emergencia y a la central de alarma.

¡ATENCIÓN! La fuente de alimentación de emergencia debe conectarse a la central de alarma.

El dispositivo incluye:

• tacos de expansión - 4 uds.,
• acumuladores de 12V 4Ah - 2 uds.,

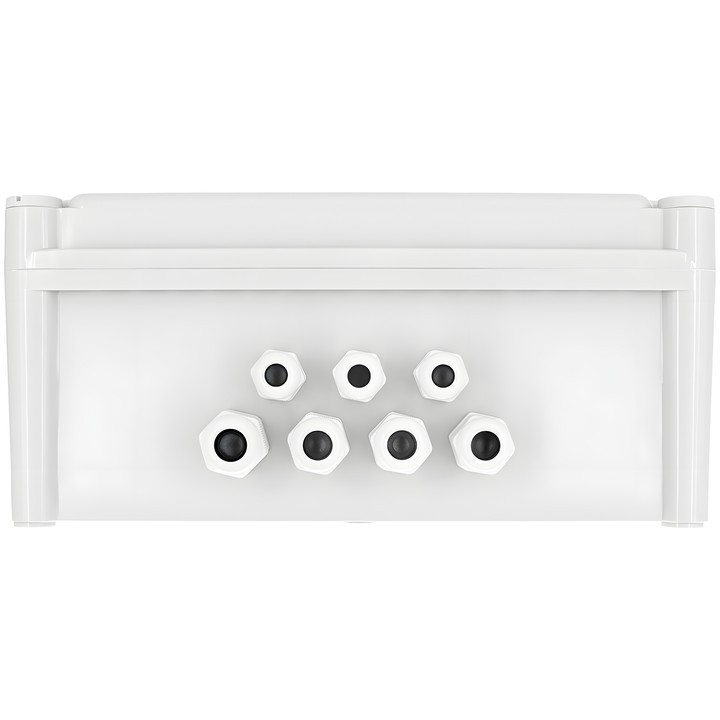

• prensaestopas PG13,5 - 1 ud.,
• prensaestopas PG11 - 3 uds.,
• prensaestopas PG9 - 3 uds.
