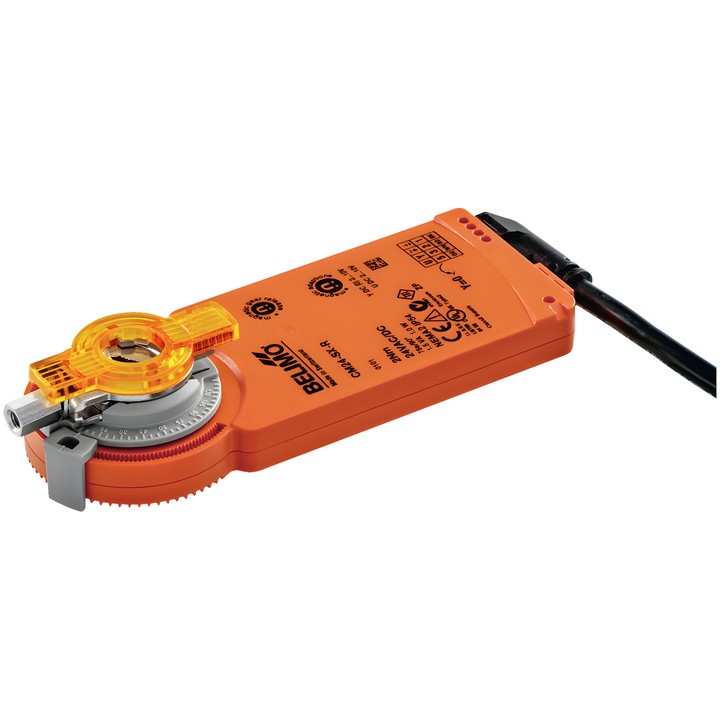

Belimo CM24-SX-R - actuador modulante para compuertas

Actuador para compuertas Belimo CM24-SX-R

Este actuador modulante está diseñado para posicionar compuertas en instalaciones técnicas de edificios. Según la ficha técnica, puede accionar compuertas de aire con una superficie de hasta aprox. 0.4 m². La señal de control Y determina la posición del actuador, mientras que la tensión de realimentación U se utiliza para indicar eléctricamente la posición de la compuerta.

Características y parámetros principales

• Par del motor: 2 Nm; tensión nominal: AC/DC 24 V; frecuencia: 50/60 Hz.
• Rango de funcionamiento Y: 2...10 V; señal de realimentación de posición U: 2...10 V.
• Tiempo de recorrido del motor: 75 s / 90°; sentido de giro del motor: a la derecha (cw).
• Ángulo de giro: 0...287.5°; ajuste del ángulo mediante topes mecánicos.
• Reposicionamiento manual mediante un imán; adaptación del rango de consigna activada con un imán, automática al conectar la alimentación por primera vez.
• Conexión mecánica: abrazadera universal para ejes de 6...12.7 mm; conexión de alimentación y control: cable de 1 m, 4x 0.75 mm².
• Consumo durante el movimiento: 1 W; en posición de reposo: 0.5 W; potencia para dimensionar los cables: 1.5 VA.
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

El actuador se monta directamente en el eje de la compuerta y se asegura contra el giro con el clip Z-ARCM incluido con el producto. Después de un reposicionamiento manual, es necesario realizar una adaptación activada con un imán.
