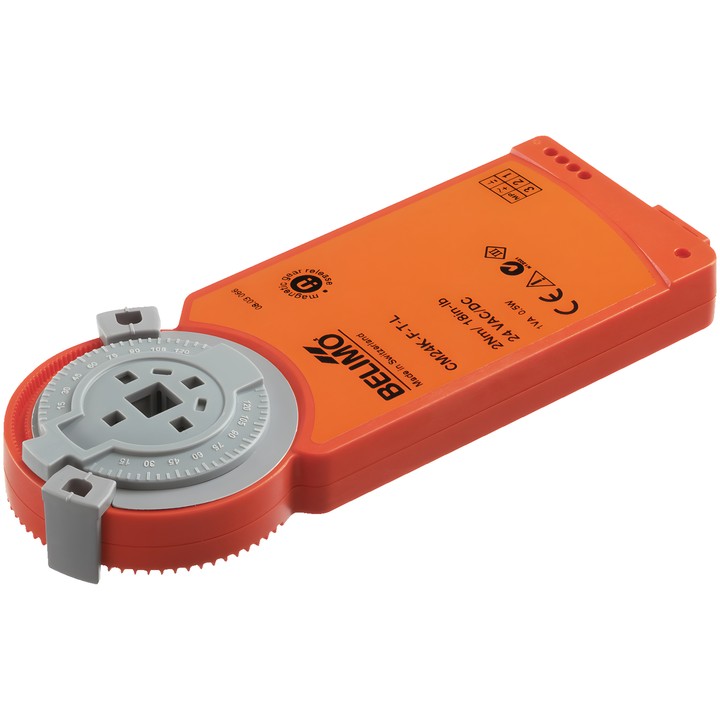

Belimo CM24K-F-T-L.2 – actuador de compuerta

Actuador rotativo para ajustar compuertas en instalaciones técnicas de edificios, diseñado para utilizarse con el módulo SKM230-T-B12. La función de seguridad se realiza en combinación con el módulo.

Características principales

• Par: 2 Nm; tamaño de compuerta hasta aprox. 0.4 m².
• Tensión nominal: DC 24 V; rango de tensión nominal: DC 19.2...28.8 V.
• Control: Cerrar/Abrir a través del módulo SKM230-T-B12.
• Tiempo de funcionamiento del motor: 75 s / 90°; sentido de movimiento: giro hacia la izquierda (ccw).
• Ángulo de giro: 95°, con topes mecánicos ajustables en ambos lados.
• Conexión mecánica: unión de forma 8x8 mm; ajuste manual mediante un imán.
• Consumo de potencia durante el funcionamiento: 0.5 W; en reposo: 0.2 W; potencia para dimensionar los cables: 1 VA.
• Conexión eléctrica: bornes; conductor de cobre rígido 1,5 mm² o conductor trenzado 1,0 mm² (3 hilos).
• Grado de protección IEC/EN: IP20; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

El conjunto incluye un clip antirrotación Z-ARCM y un imán Z-MA para desacoplar el engranaje. El producto se suministra en un multipack de 20 uds.
