Belimo CQ24A-BAC - actuador rotativo para válvulas de zona

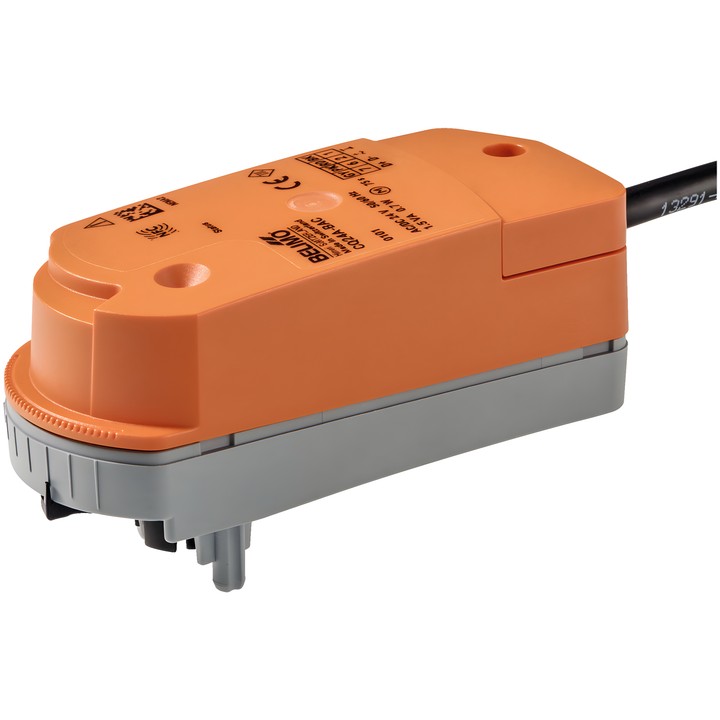

Actuador rotativo Belimo CQ24A-BAC

El CQ24A-BAC es un actuador rotativo con comunicación para válvulas de zona. Recibe una señal de control digital y transmite el estado actual mediante BACnet MS/TP o Modbus RTU.

Características y parámetros principales

• Par: 1 Nm; tiempo de movimiento: 75 s / 90°.
• Tensión nominal: AC/DC 24 V; frecuencia de la tensión nominal: 50/60 Hz.
• Consumo de potencia: 0.7 W durante el funcionamiento y 0.6 W en reposo; potencia para el dimensionamiento del cableado: 1.5 VA.
• Comunicación: BACnet MS/TP (configuración de fábrica) o Modbus RTU.
• Conexión de alimentación y control: cable de 1 m, 4x 0.34 mm².
• Grado de protección IEC/EN: IP40; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Montaje a presión sin herramientas; ajuste manual tras desacoplar el actuador.
• El límite del ángulo de giro se ajusta mediante Belimo Assistant App o comunicación por bus para configurar Kv (QCV) o V'max (PIQCV). El actuador se suministra sin clip limitador.
• Indicador de posición y protección contra sobrecarga; el actuador se detiene automáticamente al alcanzar el tope.
