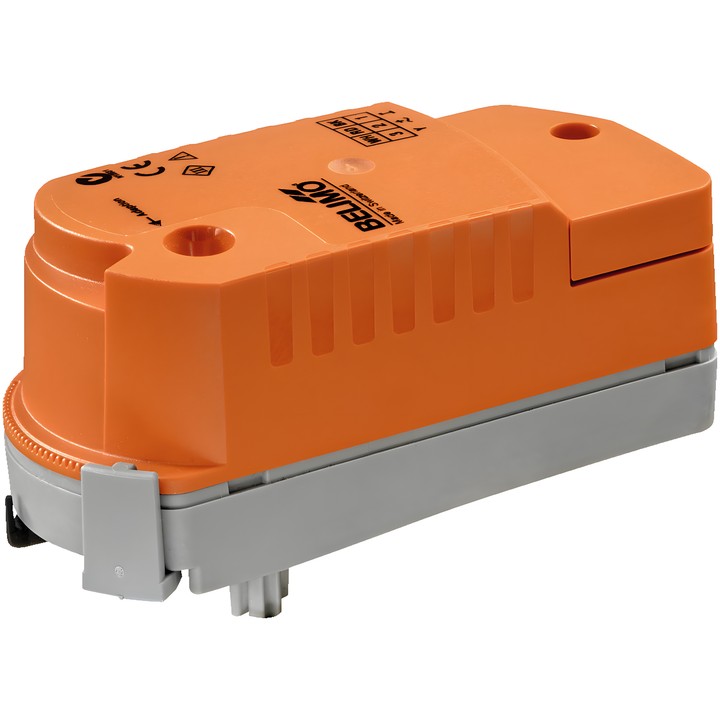

Belimo CQK24A-SR-T - actuador rotativo para válvulas de zona

Actuador Belimo CQK24A-SR-T

Actuador rotativo con función de seguridad destinado a válvulas de zona. En caso de fallo de alimentación, la energía almacenada en los condensadores integrados lleva la válvula a la posición cerrada (NC). El tiempo de mantenimiento (PF) ajustado de fábrica es 1 s.

Características principales y datos técnicos

• Par: 1 Nm.
• Tensión nominal: AC/DC 24 V; frecuencia: 50/60 Hz.
• Control modulante: 2...10 V; señal de realimentación de posición: 2...10 V.
• Tiempo de funcionamiento del motor: 75 s / 90°; tiempo hasta la posición de seguridad: 60 s / 90°.
• Consumo de energía durante el funcionamiento: 2.5 W; en reposo: 0.5 W; potencia para dimensionar los cables: 5 VA.
• Conexión de alimentación y control: bornes 1.5 mm² (cable ø6...8 mm, 4 conductores).
• Grado de protección IEC/EN: IP40; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Montaje a presión sin herramientas; indicador mecánico de posición.
• El ajuste del ángulo de giro mediante clip en incrementos de 2.5° sirve para establecer el caudal máximo de la válvula.
• La válvula puede accionarse manualmente una vez desenganchado el actuador.

Después de cambiar el ajuste de caudal con el clip limitador, debe realizarse la adaptación del actuador modulante. La alimentación debe suministrarse desde un transformador de aislamiento.
