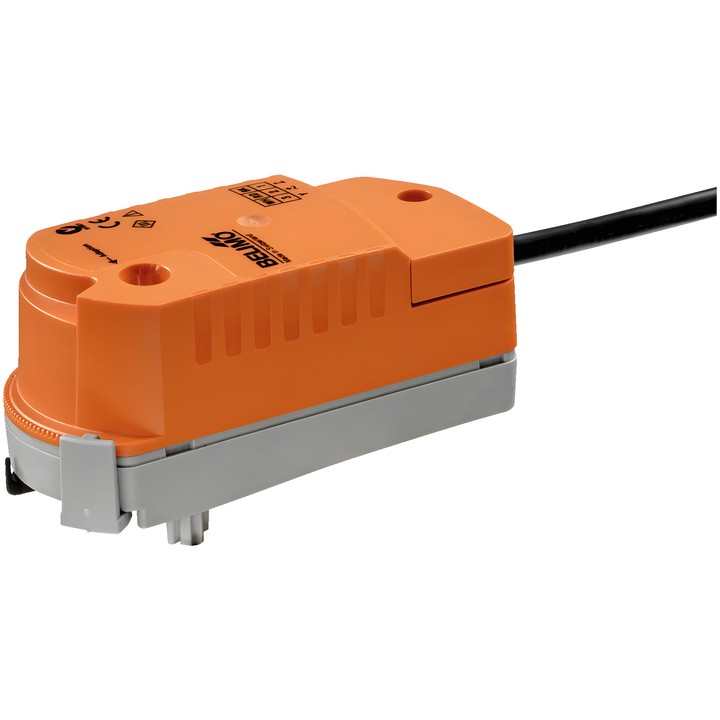

Belimo CQKD24A-SR – actuador para válvulas de zona
Actuador giratorio con función de seguridad, diseñado para válvulas de zona. Durante el funcionamiento, coloca la válvula en la posición especificada y carga los condensadores integrados. Si se interrumpe la alimentación, la energía almacenada en los condensadores desplaza la válvula a la posición cerrada (NC); el tiempo de mantenimiento (PF) ajustado de fábrica es 1 s.
Características y especificaciones principales
- Par del motor: 1 Nm.
- Alimentación: AC/DC 24 V, 50/60 Hz.
- Control modulante: 2...10 V; señal de realimentación de posición: 2...10 V.
- Tiempo de recorrido del motor: 15 s / 90°; tiempo de recorrido de la función de seguridad: 15 s / 90°.
- Consumo de energía durante el funcionamiento: 2.5 W; en reposo: 0.5 W; potencia para dimensionar el cableado: 5 VA.
- Conexión de alimentación y control: cable de 1 m, 4x 0.34 mm².
- Grado de protección IEC/EN: IP40; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
- Montaje a presión sin herramientas, indicador mecánico de posición y limitador mecánico del ángulo de giro.
- Ajuste del ángulo de giro mediante un clip en incrementos de 2.5° para establecer el caudal máximo de la válvula. Después de cada cambio del ajuste de caudal con el clip, se debe realizar la adaptación del actuador.
- Accionamiento manual de la válvula después de desmontar el actuador.
Antes de la primera puesta en marcha, los condensadores requieren aproximadamente 25 s de precarga. El dispositivo está destinado a instalaciones fijas de calefacción, ventilación y aire acondicionado.
