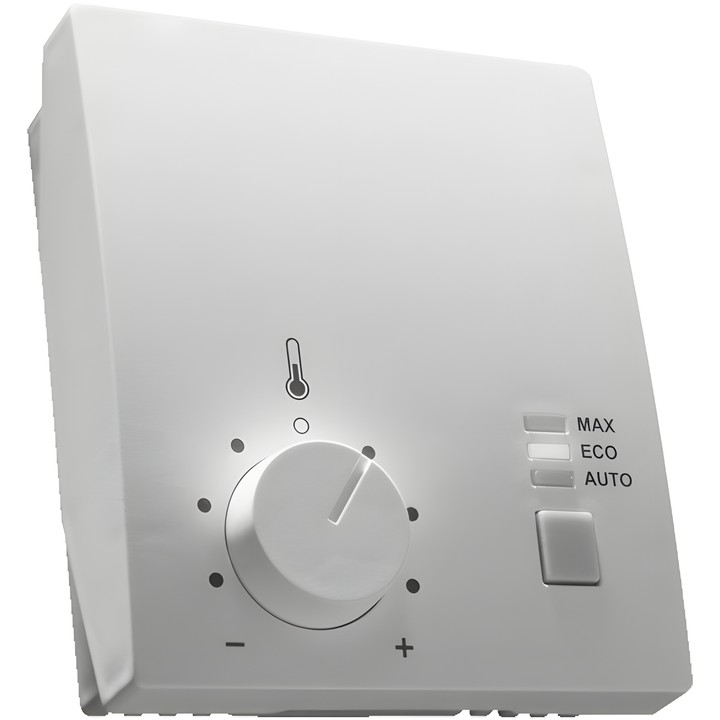

Belimo CRK24-B1 - controlador de temperatura ambiente

Controlador de temperatura ambiente Belimo CRK24-B1

El controlador está diseñado para regular la temperatura de una única estancia en sistemas de techo radiante de calefacción y refrigeración. Su salida ao1 se utiliza para controlar una válvula de 6 vías.

Características principales

• Tensión nominal de alimentación AC 24 V 50/60 Hz; rango de tensión de alimentación AC 19.2 … 28.8 V.
• Una salida analógica ao1 para una válvula de 6 vías: (0) 2 … 10 V, max. 5 mA; la salida se puede configurar como modulante o On/Off.
• Característica de control P; banda P seleccionable para calefacción / refrigeración: 2.0 K / 1.0 K o 4.0 K / 2.0 K.
• Rango de consigna de temperatura 15 … 36°C (por defecto 21°C), corrección con el mando ±3 K.
• Selector de modo AUTO / ECO / MAXIMUM e indicación de estado LED.
• Funciones Pre-comfort, Energy hold off (EHO), protección contra heladas a 10°C y compatibilidad con un limitador opcional del punto de rocío.
• Posibilidad de conectar un sensor externo de temperatura NTC 5 kΩ a ai1 y desplazar la consigna mediante una señal DC 0 ... 10 V en la entrada ai2.
• Conectores de diagnóstico PP para uso con PC-Tool y ZTH EU; prueba de funcionamiento interna y simulación de la secuencia de control.
• Grado de protección IP30 (EN 60529); dimensiones (alt. × anch. × prof.) 99 x 84 x 32 mm.
