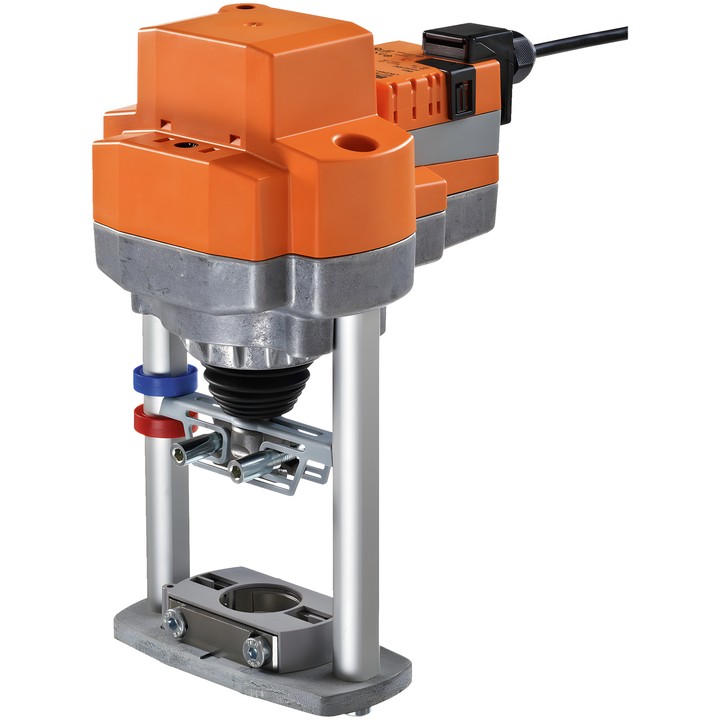

Belimo EV24A-TPC - actuador lineal para válvulas de globo

Belimo EV24A-TPC – actuador para válvulas de globo

Actuador diseñado para válvulas de globo de 2 y 3 vías. Permite control Cerrar/Abrir o de 3 puntos.

Características y parámetros principales

• Fuerza del actuador: 2500 N; carrera: 40 mm; tiempo de recorrido: 150 s / 40 mm.
• Tensión nominal: AC/DC 24 V; frecuencia de la tensión nominal: 50/60 Hz.
• Rango de tensión nominal: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Consumo durante el funcionamiento: 2.5 W; en posición de reposo: 0.5 W; para el dimensionamiento del cableado: 4.5 VA.
• Conexión de alimentación y control: bornes con cable de 1 m, 3x 0.75 mm², borne de 4 mm².
• Ajuste manual mediante pulsador, con posibilidad de bloqueo.
• Indicador mecánico de posición para una carrera de 5...40 mm.
• Grado de protección IEC/EN IP54; clase de protección IEC/EN III, Safety Extra-Low Voltage (SELV).

El actuador cuenta con protección contra sobrecargas y se detiene automáticamente al alcanzar el tope final. Si se utiliza un controlador de 3 puntos por impulsos, debe garantizarse que los impulsos se detengan al alcanzar la posición final.
