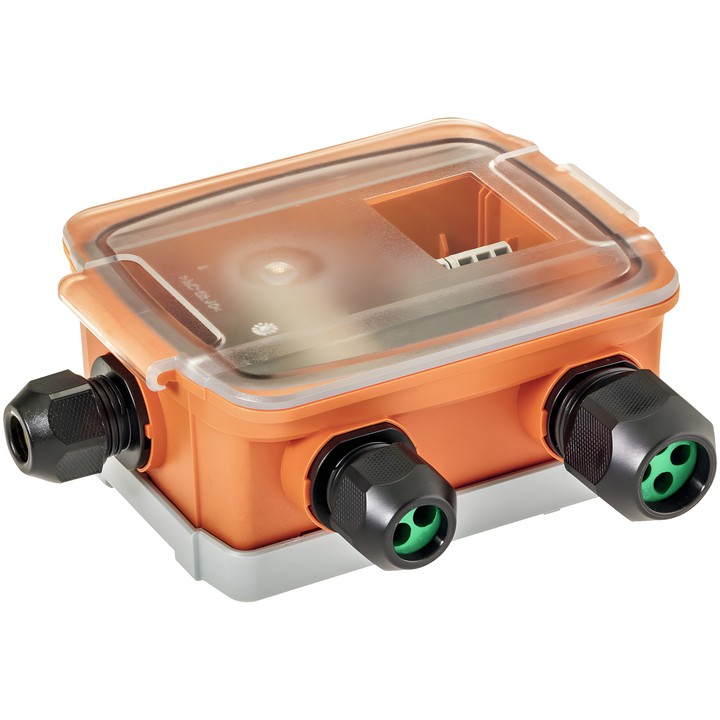

Belimo G-22PEM-A01 - convertidor de MP-Bus a M-Bus

Convertidor M-Bus Belimo G-22PEM-A01

El dispositivo funciona como cliente MP: transforma la información de MP-Bus de los contadores de energía térmica 22PE.. y Belimo Energy Valve™ EV..R2+.. / EV..R3+.. a M-Bus. Alimenta los dispositivos conectados y los integra en M-Bus.

Características y parámetros principales

• Señal de salida: M-Bus.
• Tensión nominal: AC/DC 24 V; rango de tensión nominal: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Consumo de potencia: 0.9 VA (AC) o 0.75 W (DC).
• Conexión eléctrica: regleta de bornes de resorte enchufable, máx. 2.5 mm².
• Grado de protección IEC/EN: IP65; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C; humedad ambiente: máx. 95% RH, sin condensación.
• Velocidad de transmisión: M-Bus 300, 600, 1200, 2400, 4800, 9600 Baud; MP-Bus 1200 Baud.
• Protocolo M-Bus: EN 13757-3:2018.
• Consumo máximo de corriente de los dispositivos conectados al convertidor: 2 A (carga resistiva).

El convertidor está diseñado para instalaciones fijas de calefacción, ventilación y aire acondicionado. Según la documentación, el contador de energía térmica conectado o Belimo Energy Valve™ debe configurarse como servidor MP.
