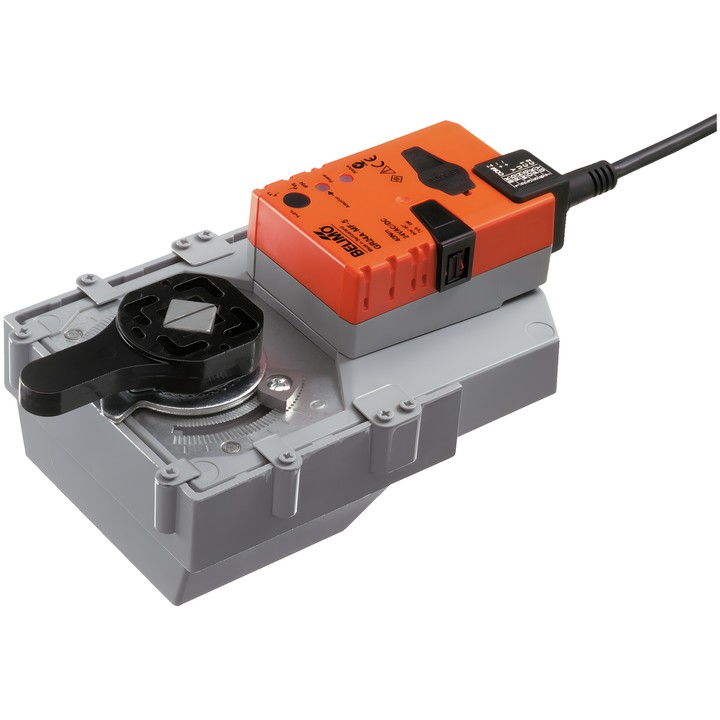

Belimo GR24A-MOD-5 - actuador rotativo para válvulas

Actuador rotativo Belimo GR24A-MOD-5

Actuador con comunicación para válvulas rotativas y compuertas, equipado con interfaces BACnet MS/TP, Modbus RTU y MP-Bus. Puede funcionar con control analógico y en modo híbrido. Permite conectar un sensor y transmitir su señal a través del bus.

Características y parámetros principales

• Par: 40 Nm; tensión nominal: AC/DC 24 V, 50/60 Hz.
• Comunicación: BACnet MS/TP, Modbus RTU (configuración de fábrica), MP-Bus.
• Rango de funcionamiento Y: 2...10 V; rango de funcionamiento Y ajustable: 0.5...10 V; señal de realimentación de posición U: 2...10 V.
• Tiempo de giro: 90 s / 90°; tiempo de giro ajustable: 75...270 s.
• Consumo durante el funcionamiento: 4 W; en reposo: 1.5 W; potencia para dimensionar los cables: 7 VA.
• Conexión de alimentación y control: cable de 1 m, 6x 0.75 mm²; brida de conexión F05.
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Reajuste manual mediante pulsador con posibilidad de bloqueo; topes mecánicos del ángulo de giro e indicador de posición.
• Adaptación del rango de ajuste: manual, automática al conectar la alimentación por primera vez.
