Belimo GRK24A-SR-5 - actuador rotativo para válvulas con función de seguridad

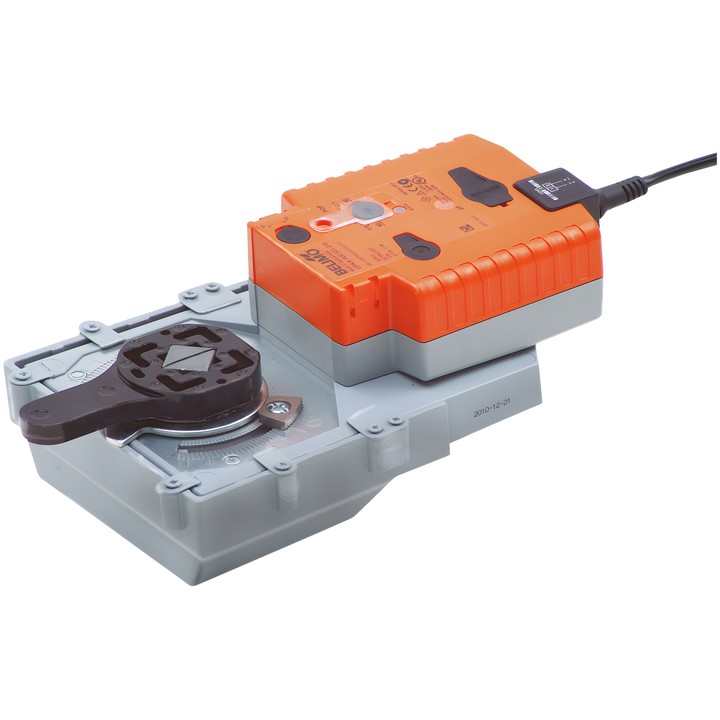

Actuador rotativo Belimo GRK24A-SR-5

Actuador modulante con función de seguridad para válvulas rotativas y compuertas. Los condensadores integrados se cargan durante el funcionamiento; si se interrumpe la alimentación, la energía almacenada desplaza la válvula hasta la posición de seguridad seleccionada.

Principales datos técnicos

• Par de giro del motor: 40 Nm; tensión nominal: AC/DC 24 V, 50/60 Hz.
• Control modulante: 2...10 V; señal de realimentación de posición: 2...10 V.
• Tiempo de funcionamiento del motor: 150 s / 90°; tiempo de recorrido hasta la posición de seguridad: 35 s / 90°.
• Posición de seguridad: NC/NO o ajustable entre 0...100% con el mando POP, en incrementos del 10%.
• Consumo de potencia durante el funcionamiento: 11 W; en reposo: 3 W; potencia de dimensionamiento para el cableado: 21 VA.
• Conexión de alimentación y control: cable 1 m, 4x 0.75 mm².
• Accionamiento manual mediante pulsador; topes mecánicos del ángulo de giro e indicador mecánico de posición.
• Brida de conexión: F05; grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).

El actuador está diseñado para instalaciones fijas de calefacción, ventilación y aire acondicionado. Tras la entrega, los condensadores requieren aproximadamente 20 s de precarga antes de la puesta en servicio inicial.
