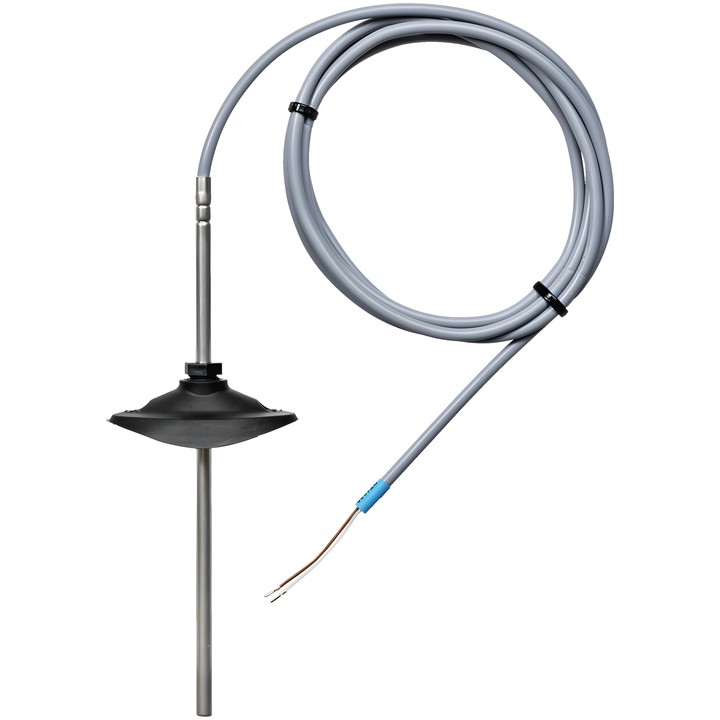

Belimo 01CT-1ALF - sensor de temperatura com cabo e flange de montagem

Belimo 01CT-1ALF – sensor de temperatura Pt100

Sensor passivo com cabo para medir a temperatura do ar em condutas. O modelo 01CT-1ALF está equipado com uma sonda de aço inoxidável e um cabo PVC. Inclui uma flange de montagem para a sonda de 6 mm de diâmetro.

Principais dados técnicos

• Sinal de saída: Pt100.
• Comprimento da sonda: 100 mm; diâmetro da sonda: 6 mm.
• Ligação elétrica: cabo de 2 m, 2 fios.
• Gama de medição: -35...100°C [-30...210°F].
• Corrente de medição Pt100: <1 mA @ 0°C [32°F].
• Precisão Pt..: Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F].
• Grau de proteção: IP67 (IEC/EN) e NEMA 4X (NEMA/UL).
• Constante de tempo τ (63%) numa conduta de ar: tipicamente 155 s @ 0 m/s ou 35 s @ 3 m/s.
• Flange de montagem incluída: A-22D-A03, em plástico, para sonda de 6 mm, até máx. 120°C [248°F].

Ao ligar um sensor passivo de 2 fios, tenha em conta a influência da corrente de medição e da resistência do cabo na precisão da medição, de acordo com a documentação do fabricante.
