Belimo KR24 - atuador rotativo para válvulas de esfera

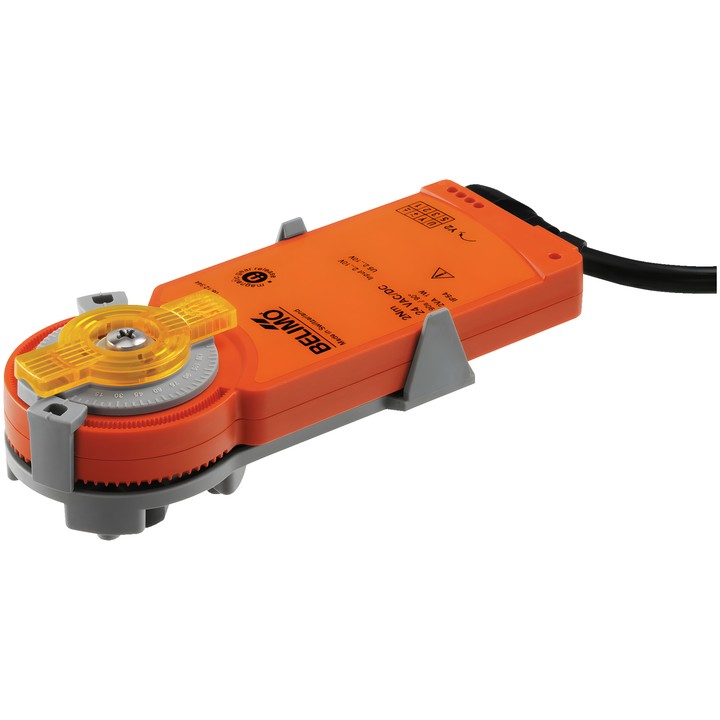

Atuador rotativo Belimo KR24

Atuador eletrónico para válvulas de esfera, destinado a instalações fixas de aquecimento, ventilação e ar condicionado. Permite o ajuste manual através de um íman e a limitação do ângulo de rotação.

Principais características e especificações

• Binário: 2 Nm.
• Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Gama de tensão nominal: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Controlo: Abrir/Fechar, de 3 pontos.
• Tempo de funcionamento: 75 s / 90°.
• Consumo de potência durante o movimento: 0.5 W; em repouso: 0.2 W; para dimensionamento dos cabos: 1 VA.
• Ligação da alimentação e do controlo: Cable 1 m, 3x 0.75 mm².
• Ajuste manual através de um íman; íman Z-MA incluído.
• Indicador mecânico de posição encaixável.
• Limitação do ângulo de rotação a partir de 90° (A – AB = 100%) em incrementos de 2.5°; a escala corresponde a 25...100% do valor Kvs.
• Classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV); grau de proteção IEC/EN: IP54.
• Temperatura ambiente: -30...50°C.

A montagem direta na válvula de esfera é efetuada com um parafuso. A posição de montagem em relação à válvula pode ser selecionada em incrementos de 90°.
