Belimo LH230A100 - atuador linear 150 N

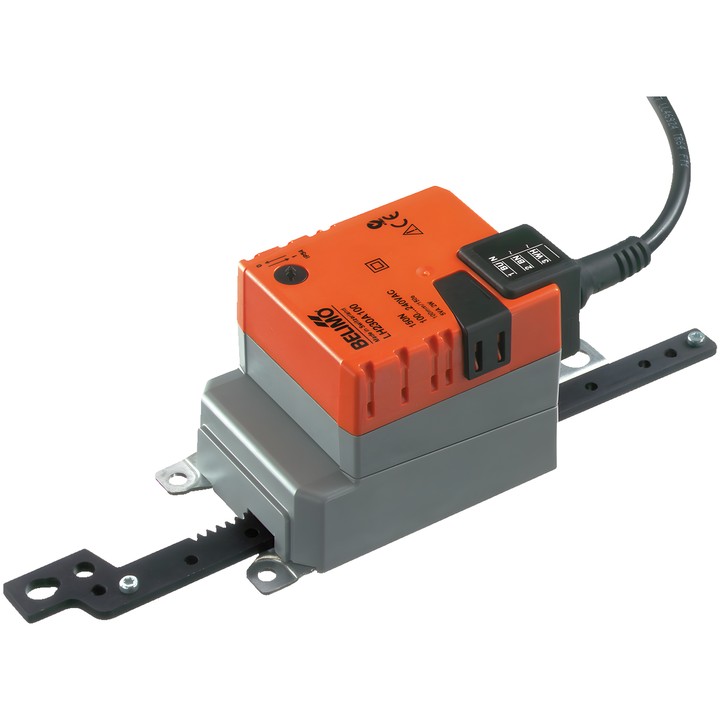

Atuador linear Belimo LH230A100

Este modelo destina-se à regulação de registos e válvulas de gaveta em instalações fixas de aquecimento, ventilação e ar condicionado. De acordo com a ficha técnica, suporta registos de ar com uma área até aprox. 1 m².

Principais características e parâmetros

• Força do motor: 150 N.
• Tensão nominal: AC 100...240 V; frequência: 50/60 Hz.
• Controlo: Fechar/Abrir, de 3 pontos.
• Curso: 100 mm; máx. 100 mm, ajustável em incrementos de 20 mm. O curso é limitado em ambos os lados por batentes mecânicos.
• Tempo de funcionamento do motor: 150 s / 100 mm.
• Sentido do movimento selecionável pelo interruptor 0 (estendido) / 1 (retraído).
• Posicionamento manual por botão, com possibilidade de bloqueio.
• Consumo de potência: 2 W durante o movimento, 1 W em repouso; potência de dimensionamento para seleção dos cabos: 5 VA.
• Ligação da alimentação e do controlo: cabo de 1 m, 3x 0.75 mm².
• Grau de proteção IEC/EN IP54; classe de proteção IEC/EN II, isolamento reforçado.
• Temperatura ambiente: -30...50°C [-22...122°F].

O atuador está protegido contra sobrecarga e para automaticamente ao atingir a posição final. A montagem em locais sujeitos a forças transversais requer um suporte giratório e um elemento de acoplamento adequados, de acordo com as instruções do fabricante.
