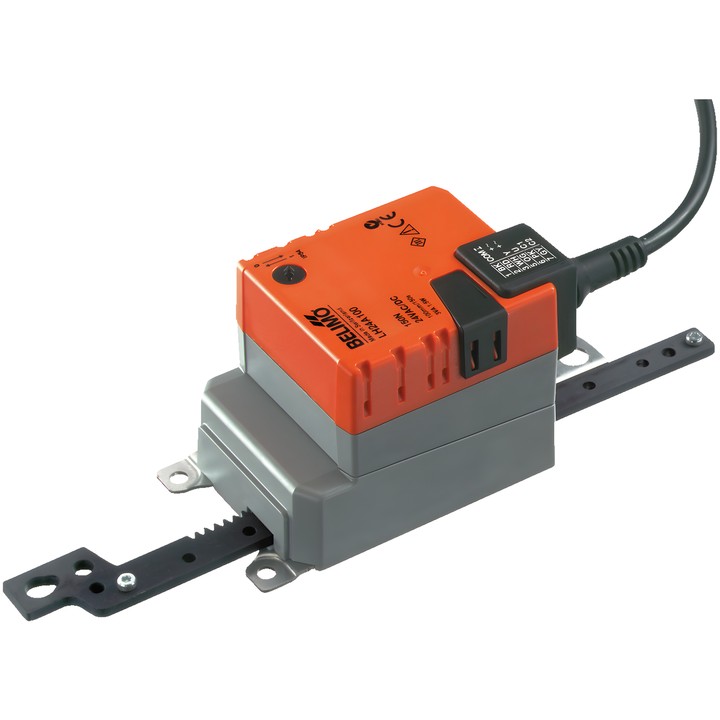

Belimo LH24A100 - atuador linear

Belimo LH24A100 – atuador linear

Atuador destinado à regulação de comportas e válvulas de gaveta em instalações técnicas de edifícios. De acordo com a ficha técnica, pode acionar comportas de ar com uma área até aprox. 1 m².

Principais características e parâmetros

• Força do atuador: 150 N.
• Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Controlo: Fechar/Abrir, de 3 pontos.
• Curso: 100 mm; máx. 100 mm, ajustável em incrementos de 20 mm. O curso pode ser limitado em ambos os lados com batentes mecânicos.
• Tempo de funcionamento do motor: 150 s / 100 mm.
• Consumo de potência durante o funcionamento: 1.5 W; em posição de repouso: 0.5 W; potência para dimensionamento dos cabos: 3 VA.
• Ligação da alimentação e do controlo: cabo de 1 m, 3x 0.75 mm².
• O sentido do movimento é selecionado pelo interruptor 0 (estendido) / 1 (retraído).
• Acionamento manual através de botão com possibilidade de bloqueio.
• Grau de proteção IEC/EN IP54; classe de proteção IEC/EN III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

O atuador está protegido contra sobrecargas e para automaticamente ao atingir a posição final. A alimentação deve ser fornecida através de um transformador de isolamento.
