Belimo LRF24 - atuador rotativo para válvulas de esfera

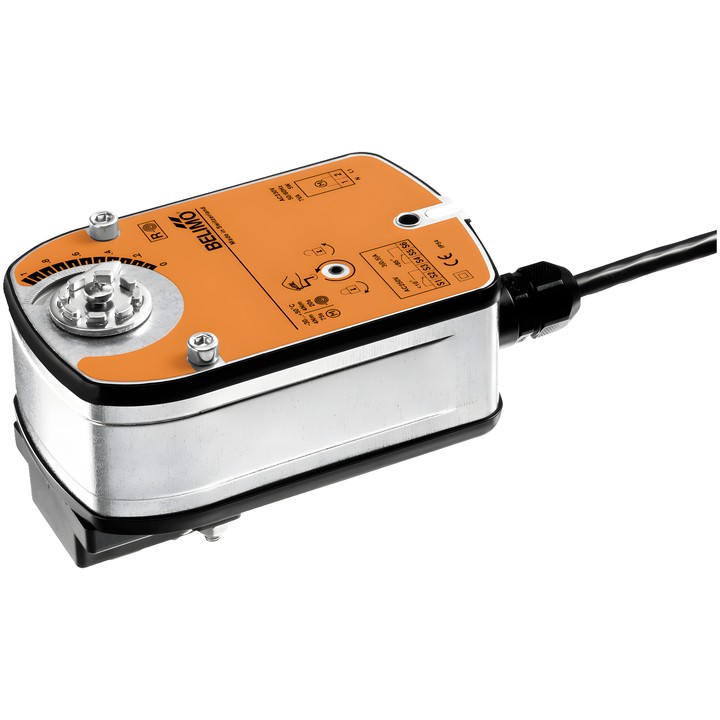

Atuador rotativo Belimo LRF24

LRF24 é um atuador para válvulas de esfera. Durante o funcionamento, coloca a válvula na posição de trabalho e tensiona a mola de retorno. Quando a alimentação é interrompida, a mola coloca a válvula na posição de segurança: NC, válvula fechada (A–AB = 0%). Para válvulas com passagem em L, está indicado A–AB = 100%.

Principais dados técnicos

• Binário do motor: 4 Nm; binário da função de segurança: 4 Nm.
• Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Intervalo de tensão: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Controlo: Fechar/Abrir.
• Tempo de funcionamento do motor: 75 s / 90°; tempo de funcionamento da função de segurança: <20 s @ -20...50°C, <60 s @ -30°C.
• Consumo durante o funcionamento: 5 W; na posição de repouso: 2.5 W; para dimensionamento dos cabos: 7 VA.
• Ligação da alimentação e do controlo: cabo de 1 m, 2x 0.75 mm².
• Grau de proteção: IP54; temperatura ambiente: -30...50°C.
• Indicador mecânico de posição e ajuste manual por manivela, com possibilidade de bloqueio em qualquer posição.

O atuador é montado diretamente na válvula de esfera com um parafuso. A posição de montagem em relação à válvula pode ser escolhida em incrementos de 90°.
