Belimo LRF24-S-O - atuador rotativo para válvulas de esfera

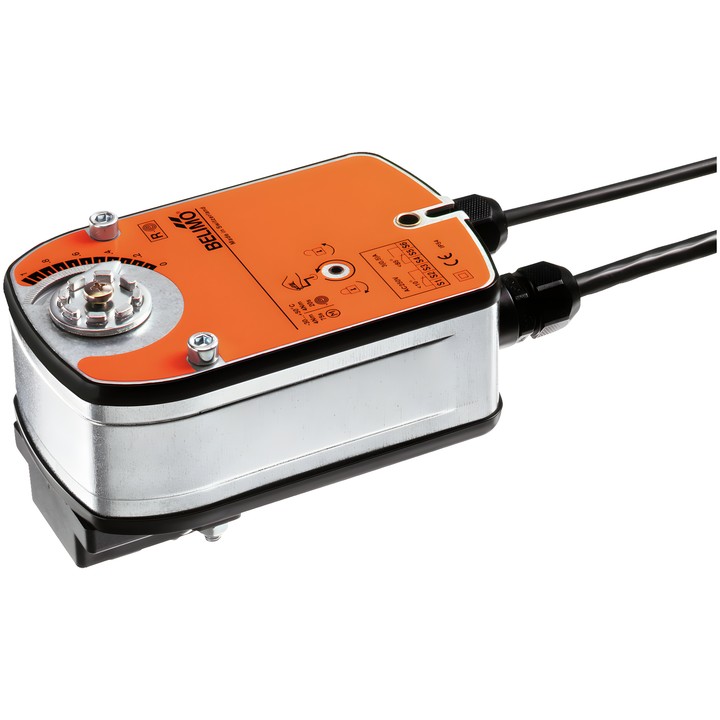

Atuador rotativo Belimo LRF24-S-O

Atuador com função de segurança para válvulas de esfera. Durante o funcionamento, coloca a válvula na posição de trabalho e tensiona a mola de retorno. Em caso de interrupção da alimentação, a mola coloca a válvula na posição de segurança: aberta (NO), A–AB = 100%. Para válvulas com passagem em L, a documentação indica A–AB = 0%.

Principais características e especificações

• Binário do motor e da função de segurança: 4 Nm.
• Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Intervalo de tensão: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Comando: Fechar/Abrir; tempo de funcionamento do motor: 75 s / 90°.
• Tempo de deslocação para a posição de segurança: <20 s @ -20...50°C, <60 s @ -30°C.
• Consumo durante o movimento: 5 W; em repouso: 2.5 W; potência para dimensionamento dos cabos: 7 VA.
• Contactos auxiliares: 2x SPDT, 1x 10° / 1x 85°.
• Ligação de alimentação e comando: cabo de 1 m, 2x 0.75 mm²; ligação dos contactos auxiliares: cabo de 1 m, 6x 0.75 mm².
• Indicador mecânico de posição e ajuste manual com manivela, com possibilidade de bloqueio em qualquer posição.
• Grau de proteção: IP54; temperatura ambiente: -30...50°C.

A montagem direta na válvula de esfera é feita com um parafuso. A orientação de montagem em relação à válvula pode ser selecionada em incrementos de 90°. O atuador está protegido contra sobrecargas e para automaticamente quando atinge a posição final.
