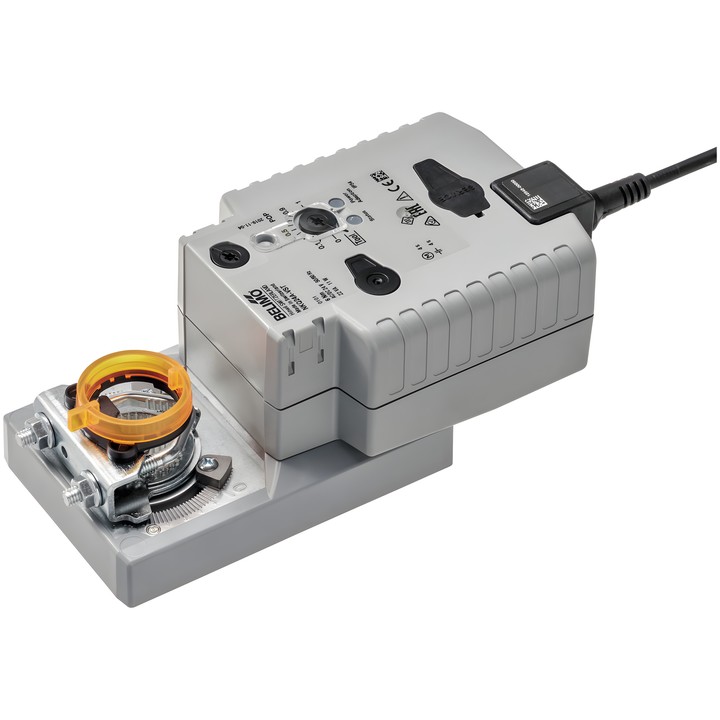

Belimo NKQ24A-VST - atuador rotativo para registos com função de segurança

Belimo NKQ24A-VST

Atuador rotativo com função de segurança, destinado a unidades VAV e CAV em instalações técnicas de edifícios. Equipado com uma braçadeira universal para veio e um cabo com conector VST.

Principais características e parâmetros

• Binário do motor: 6 Nm; dimensão do registo de ar: até aprox. 4 m².
• Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Controlo: comunicação PP.
• Tempo de funcionamento do motor: 4 s / 90°; tempo de funcionamento da função de segurança: 4 s / 90°.
• Posição da função de segurança: 0...100%, ajustável em incrementos de 10%; direção do movimento da função de segurança selecionável por interruptor 0...100%.
• Consumo de potência durante o funcionamento: 11 W; em posição de repouso: 3 W; para dimensionamento dos cabos: 22 VA.
• Regulação manual por botão; indicador mecânico de posição encaixável.
• Ligação mecânica: braçadeira universal para veio 8...26.7 mm.
• Ligação de alimentação e controlo: cabo de 0.5 m com conector VST.
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

Antes da primeira colocação em funcionamento, os condensadores necessitam de aproximadamente 15 s de pré-carga. É necessária adaptação durante a colocação em funcionamento e após cada alteração do ângulo de rotação.
