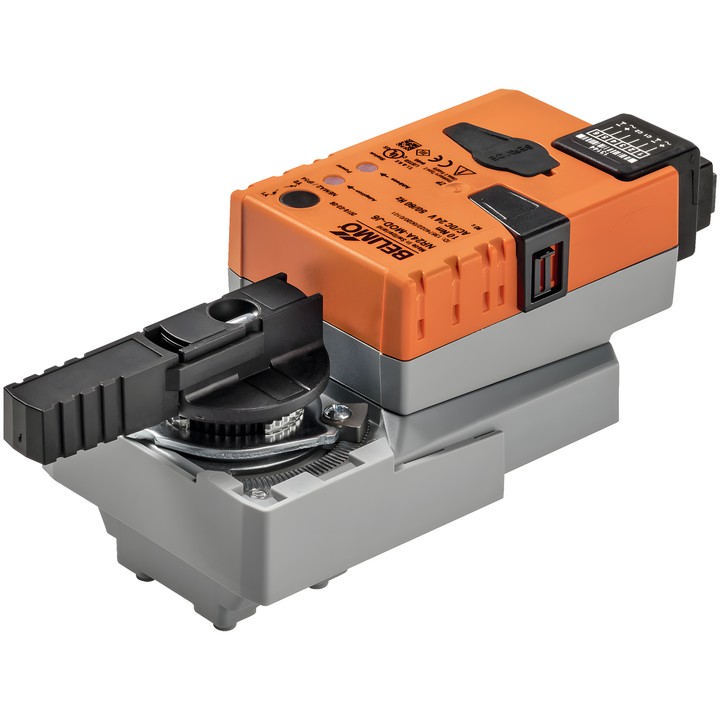

Belimo NR24A-MOD-J6 - atuador rotativo para válvulas de esfera

Belimo NR24A-MOD-J6 é um atuador rotativo comunicante para válvulas de esfera. A interface integrada recebe o sinal de controlo digital através de BACnet MS/TP ou Modbus RTU e transmite o estado atual.

Principais características e parâmetros

• Binário do motor: 10 Nm.
• Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Intervalo de tensão nominal: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Comunicação: BACnet MS/TP, Modbus RTU (definição de fábrica).
• Tempo de funcionamento do motor: 90 s / 90°; intervalo ajustável: 45...170 s.
• Consumo durante o funcionamento: 3.5 W; em posição de repouso: 1.4 W; para dimensionamento dos cabos: 6 VA.
• Ligação da alimentação e do controlo: tomada RJ12.
• Acionamento manual por botão de pressão com possibilidade de bloqueio; limitadores mecânicos do ângulo de rotação e indicador mecânico de posição.
• Adaptação do intervalo de regulação na primeira ligação da alimentação; também pode ser iniciada manualmente.
• Grau de proteção IEC/EN: IP40; IP54 com uma tampa de proteção ou um bucim de proteção para a tomada RJ12. Classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

Os parâmetros do dispositivo podem ser modificados com o Belimo Assistant 2. O atuador é montado diretamente na válvula de esfera com um único parafuso central.
