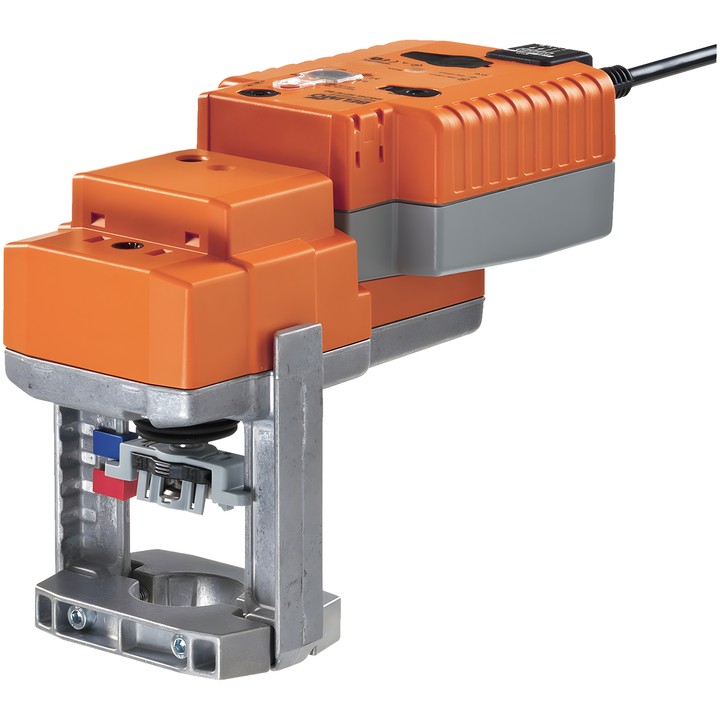

Belimo NVK230A-3 - atuador para válvulas de sede com função de segurança

Belimo NVK230A-3 – atuador para válvulas de sede

Atuador para válvulas de sede de 2 e 3 vias em instalações fixas de aquecimento, ventilação e ar condicionado. Os condensadores integrados armazenam a energia necessária para deslocar a válvula para a posição de segurança selecionada em caso de falha de alimentação. A posição de segurança é definida através do botão rotativo POP.

Principais parâmetros e características

• Força do atuador: 1000 N; curso: 20 mm.
• Tensão nominal: AC 100...240 V; frequência: 50/60 Hz.
• Controlo: de 3 pontos.
• Tempo de funcionamento do motor: 150 s / 20 mm; tempo de deslocação até à posição de segurança: 35 s / 20 mm.
• Tempo de reserva (PF): 2s.
• Consumo de energia em funcionamento: 2 W; em repouso: 1 W; para dimensionamento do cabo: 4.5 VA.
• Ligação de alimentação e controlo: cabo de 1 m, 4x 0.75 mm².
• Acionamento manual por botão; indicador mecânico de posição para curso de 5...20 mm.
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: II, isolamento reforçado.

Antes da primeira colocação em funcionamento, os condensadores necessitam de aproximadamente 20 s de pré-carga. A instalação e o ajuste do sentido do movimento devem ser realizados por especialistas qualificados.
