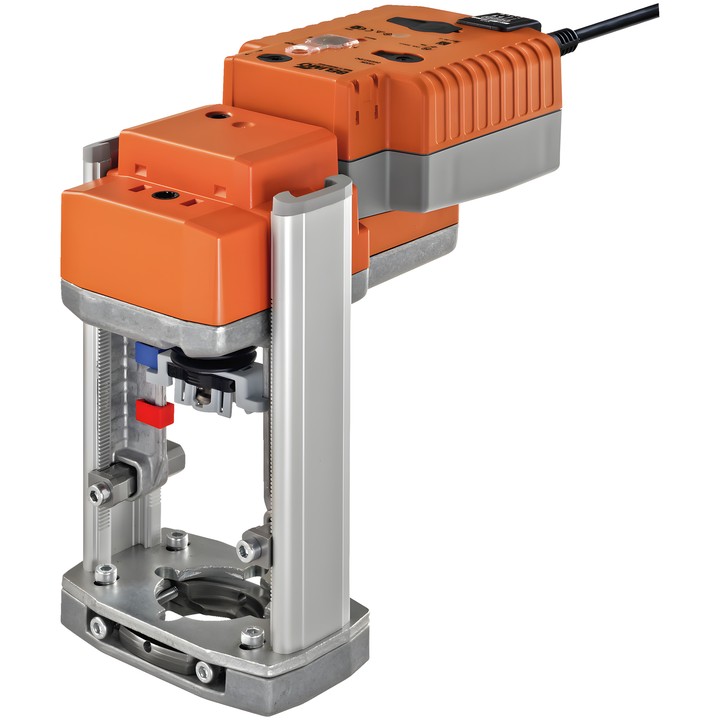

Belimo NVK230A-3-RE - atuador linear para válvulas de globo

Atuador Belimo NVK230A-3-RE

O NVK230A-3-RE é um atuador linear RetroFIT+ para válvulas de globo de 2 e 3 vias. Os condensadores integrados armazenam a energia necessária para deslocar a válvula para a posição de segurança configurada após uma interrupção da alimentação. A posição de segurança pode ser definida através do botão POP.

Principais características e parâmetros

• Força do atuador: 1000 N; curso: 20 mm.
• Tensão nominal: AC 100...240 V; frequência: 50/60 Hz.
• Controlo: 3 pontos.
• Tempo de deslocamento do motor: 150 s / 20 mm; tempo de deslocamento da função de segurança: 35 s / 20 mm.
• Tempo de manutenção em caso de falha de alimentação (PF): 2 s.
• Consumo de energia durante o funcionamento: 2 W; em repouso: 1 W; para dimensionamento dos cabos: 4.5 VA.
• Ligação da alimentação e do controlo: cabo 1 m, 4x 0.75 mm², terminal 4 mm².
• Acionamento manual através de botão; indicação mecânica da posição.
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: II, isolamento reforçado.

O atuador RetroFIT+ foi concebido para montagem em válvulas de diferentes fabricantes, utilizando um suporte e adaptadores universais para o pescoço e a haste da válvula. Antes da primeira colocação em funcionamento, os condensadores necessitam de aproximadamente 20 s de pré-carga.
