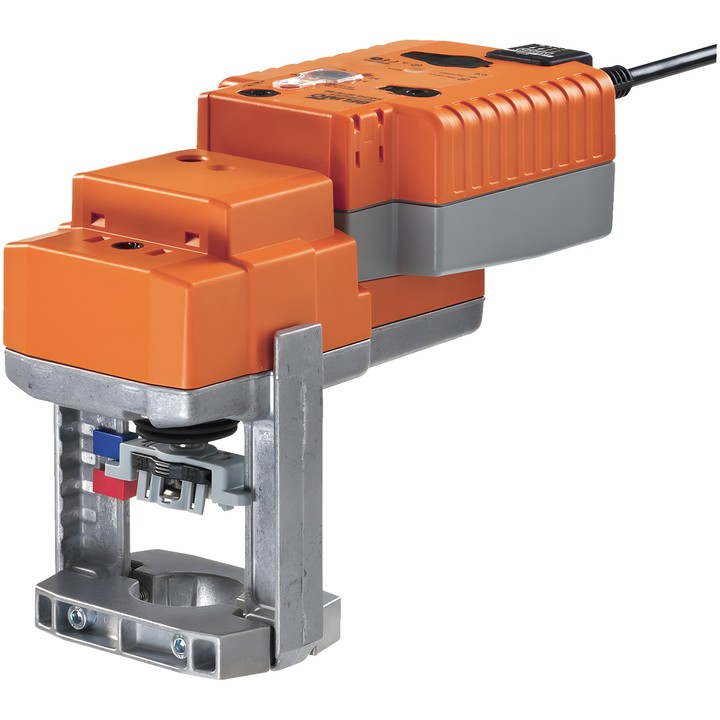

Belimo NVK24A-MOD - atuador para válvulas de sede com função de segurança

Belimo NVK24A-MOD – atuador para válvulas de sede

Atuador comunicante para válvulas de sede de 2 e 3 vias. Em caso de interrupção da alimentação, utiliza a energia elétrica armazenada para deslocar a válvula para a posição de segurança selecionada.

Principais características e especificações

• Força de atuação: 1000 N; curso: 20 mm.
• Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Comunicação: BACnet MS/TP, Modbus RTU, MP-Bus; controlo modulante, comunicante e híbrido.
• Intervalo de funcionamento Y: 2...10 V; intervalo de funcionamento Y ajustável: 0.5...10 V; sinal de retorno U: 2...10 V.
• Tempo de curso do motor: 150 s / 20 mm, ajustável para 90...150 s; tempo de curso até à posição de segurança: 35 s / 20 mm.
• Posição de segurança ajustável entre 0...100% do curso, em incrementos de 10%, através do botão rotativo POP; tempo de sustentação de fábrica em caso de falha de alimentação (PF): 2 s, ajustável entre 0...10 s.
• Possibilidade de ligar um sensor passivo, ativo ou com contacto de comutação e transmitir o respetivo sinal através do bus.
• Posicionamento manual através de botão; adaptação do intervalo do curso iniciada manualmente ou automaticamente na primeira ligação da alimentação.
• Consumo de energia durante o movimento: 2.5 W; em repouso: 1.5 W; potência para dimensionamento: 6 VA.
• Ligação da alimentação e do controlo: cabo 1 m, 6x 0.75 mm²; grau de proteção IEC/EN IP54.
