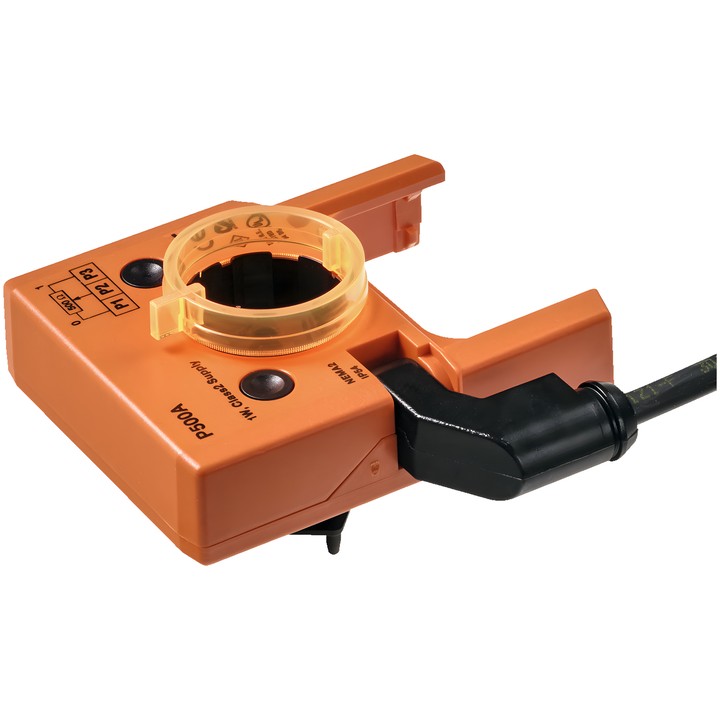

Belimo P500A - potenciómetro de realimentação 500 Ω

Potenciómetro de realimentação Belimo P500A

O P500A é um potenciómetro de realimentação de montagem sobreposta para atuadores de registos e atuadores rotativos. A placa de suporte transmite a posição do grampo do eixo de um atuador de registo ou do indicador de posição de um atuador rotativo para o potenciómetro.

O dispositivo destina-se ao controlo modulante de registos em combinação com reguladores com realimentação fixa. Também pode ser utilizado com sistemas padrão de indicação da posição dos registos ou como ajustador para atuadores que funcionam em paralelo.

Principais dados técnicos

• Resistência nominal: 500 Ω; tolerância: ±5%.
• Capacidade de carga: Max. 1 W; linearidade: ±2%; resolução: Min. 1%.
• Resistência residual: Max. 5% em ambos os lados.
• Ligação do potenciómetro: cabo de 1 m, 3 x 0.75 mm², FRNC (sem halogéneos).
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
• Humidade ambiente: Max. 95% RH, sem condensação.

O potenciómetro é montado diretamente junto ao grampo do eixo do atuador de registo ou no indicador de posição do atuador rotativo.
