Belimo RV24A-SR - atuador para válvulas de globo

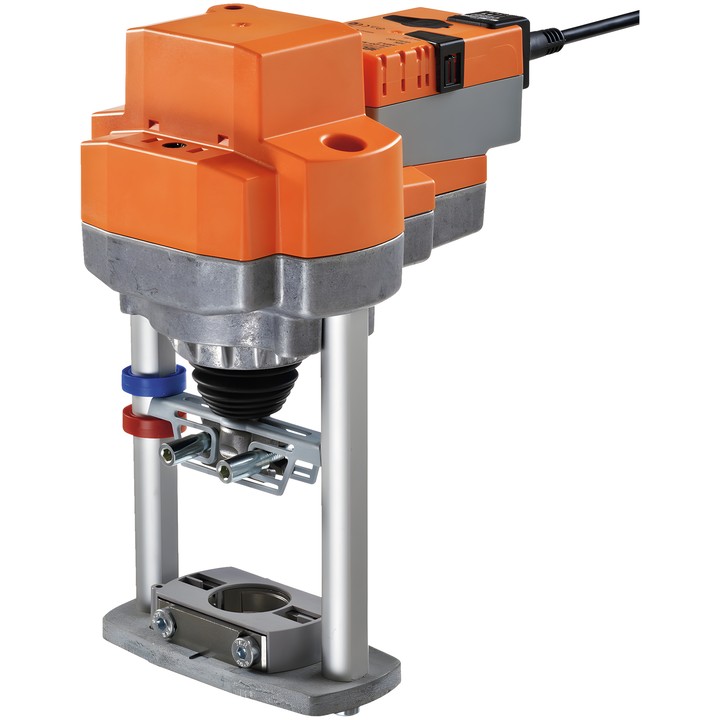

Atuador Belimo RV24A-SR

Atuador linear modulante para válvulas de globo de 2 e 3 vias. O sinal de controlo Y determina a posição do atuador, enquanto a tensão de retorno U serve para indicar eletricamente a sua posição.

Principais características e especificações

• Força de atuação: 4500 N; curso: 50 mm.
• Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Intervalo de funcionamento Y: 2...10 V; sinal de retorno da posição U: 2...10 V.
• Tempo de curso: 150 s / 50 mm.
• Consumo de energia durante o funcionamento: 6 W; em repouso: 1.5 W; potência para dimensionamento dos cabos: 11 VA.
• Ligação da alimentação e do controlo: cabo de 1 m, 4x 0.75 mm².
• Acionamento manual por botão com possibilidade de bloqueio; indicador mecânico de posição.
• Adaptação do intervalo de ajuste: manual, automática na primeira ligação da alimentação.
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: 0...50°C [32...122°F].

O atuador destina-se a instalações fixas de aquecimento, ventilação e ar condicionado. A montagem direta na válvula é feita por meio de garras de aperto.
