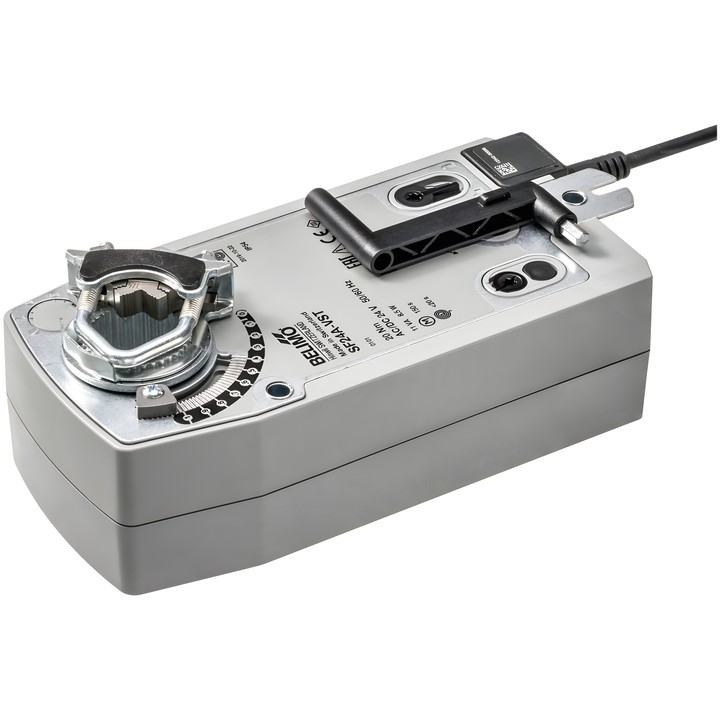

Belimo SF24A-VST - atuador rotativo para registos com função de segurança

Belimo SF24A-VST

Atuador rotativo VAV-Universal com função de segurança, destinado a unidades VAV e CAV em instalações técnicas de edifícios. De acordo com a ficha técnica, é adequado para registos de ar com uma área até aprox. 4 m².

Principais características e parâmetros

• Binário do motor e da função de segurança: 20 Nm.
• Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Controlo: comunicação PP.
• Tempo de funcionamento do motor: 120 s / 90°; tempo de funcionamento da função de segurança: <20 s @ -20...50°C, <60 s @ -30°C.
• Consumo de potência durante o funcionamento: 8.5 W; em repouso: 3.5 W; potência para dimensionamento: 11 VA.
• Cabo de 0.5 m com conector de encaixe VST para alimentação e controlo.
• Ângulo máximo de rotação: 95°; limitador mecânico ajustável do ângulo de rotação e indicador mecânico de posição.
• Ajuste manual através de manivela e interruptor de bloqueio.
• Abraçadeira universal para veios de 10...25.4 mm.
• Grau de proteção: IP54; temperatura ambiente: -30...50°C [-22...122°F].

É necessário efetuar uma adaptação após a colocação do sistema em funcionamento e depois de cada alteração do ângulo de rotação. Para garantir o grau de proteção IP e a ligação elétrica, o conector VST deve ser totalmente inserido na tomada.
