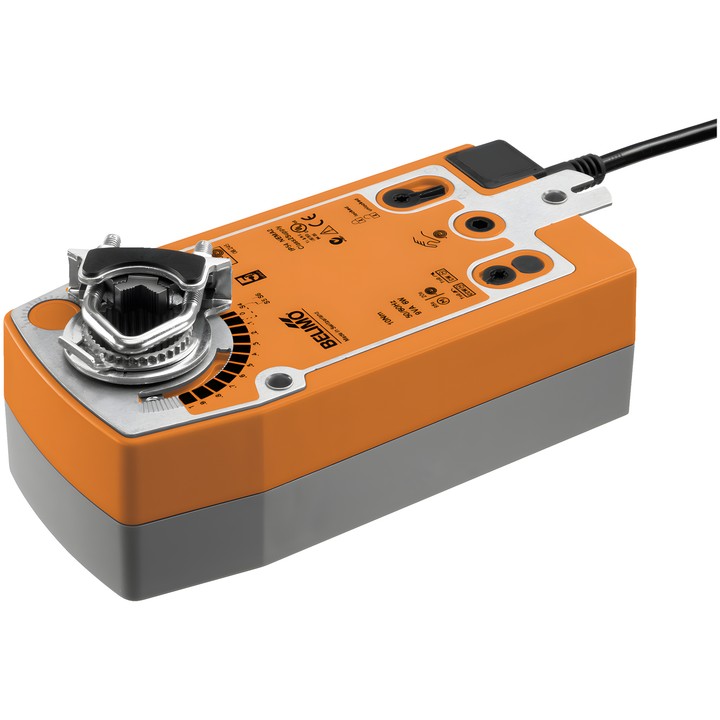

Belimo SFA - atuador rotativo para registos com função de segurança

Belimo SFA – atuador para registos de ar

Atuador rotativo com função de segurança para posicionar registos em sistemas técnicos de edifícios. Durante o funcionamento, o atuador posiciona o registo e tensiona a mola de retorno; em caso de interrupção da alimentação, a mola desloca-o para a posição de segurança. De acordo com a ficha técnica, destina-se a registos de ar com uma área até aprox. 4 m².

Principais dados técnicos

• Binário do motor e da função de segurança: 20 Nm.
• Tensão nominal: AC 24...240 V / DC 24...125 V; frequência da tensão nominal: 50/60 Hz.
• Comando: Abrir/Fechar.
• Tempo de funcionamento do motor: 75 s / 90°; tempo de funcionamento da função de segurança: <20 s @ -20...50°C, <60 s @ -30°C.
• Ângulo de rotação: máx. 95°, ajustável através de batentes mecânicos.
• Ligação mecânica: braçadeira universal 10...25.4 mm; a direção do movimento do motor e da função de segurança é selecionada pela montagem E/D.
• Acionamento manual através de manivela e interruptor de bloqueio; indicador mecânico de posição.
• Consumo de energia durante o movimento: 7 W; em repouso: 3.5 W; potência de dimensionamento para seleção do cabo: 18 VA.
• Ligação da alimentação e do comando: cabo 1 m, 2x 0.75 mm².
• Grau de proteção: IP54; temperatura ambiente: -30...50°C [-22...122°F].
