Belimo SH230A100 - atuador linear para registos

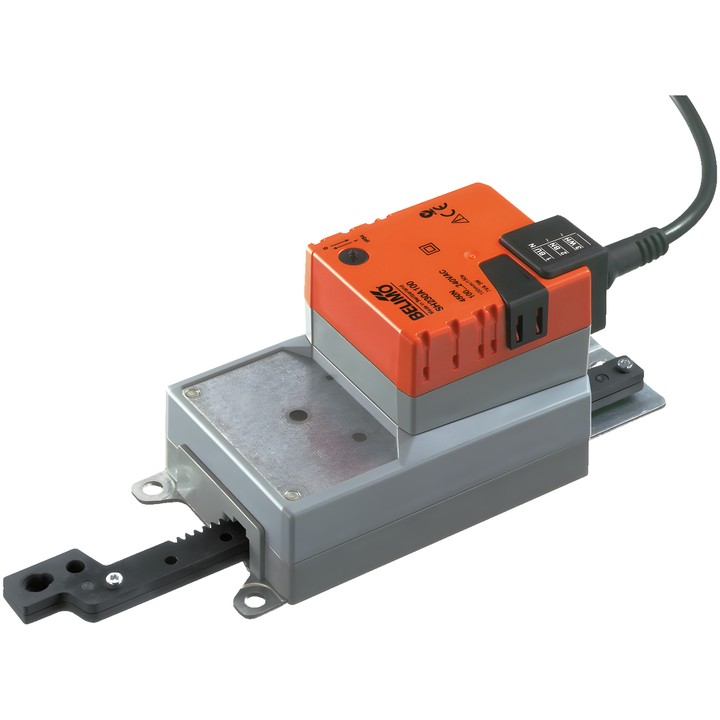

Atuador linear Belimo SH230A100

O modelo SH230A100 destina-se à regulação de registos de ar e comportas em instalações técnicas de edifícios. De acordo com a ficha técnica, foi concebido para registos de ar com uma área até aprox. 3 m².

Principais características e parâmetros

• Força de atuação: 450 N.
• Tensão nominal: AC 100...240 V; frequência: 50/60 Hz.
• Controlo: Fechar/Abrir, de 3 pontos.
• Curso: 100 mm; máx. 100 mm, ajustável em incrementos de 20 mm. O curso pode ser limitado em ambos os lados por batentes mecânicos.
• Tempo de funcionamento do motor: 150 s / 100 mm.
• Consumo durante o funcionamento: 3 W; em posição de repouso: 0.6 W; potência para dimensionamento dos cabos: 7 VA.
• Sentido do movimento selecionável pelo interruptor 0 (estendido) / 1 (retraído).
• Comando manual por botão, com possibilidade de bloqueio.
• Ligação da alimentação e do controlo: cabo 1 m, 3x 0.75 mm².
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: II, isolamento reforçado.
• Temperatura ambiente: -30...50°C [-22...122°F].

O atuador está protegido contra sobrecargas e para automaticamente ao atingir o batente de fim de curso. Durante a montagem, devem ser consideradas as recomendações do fabricante relativas às forças transversais.
