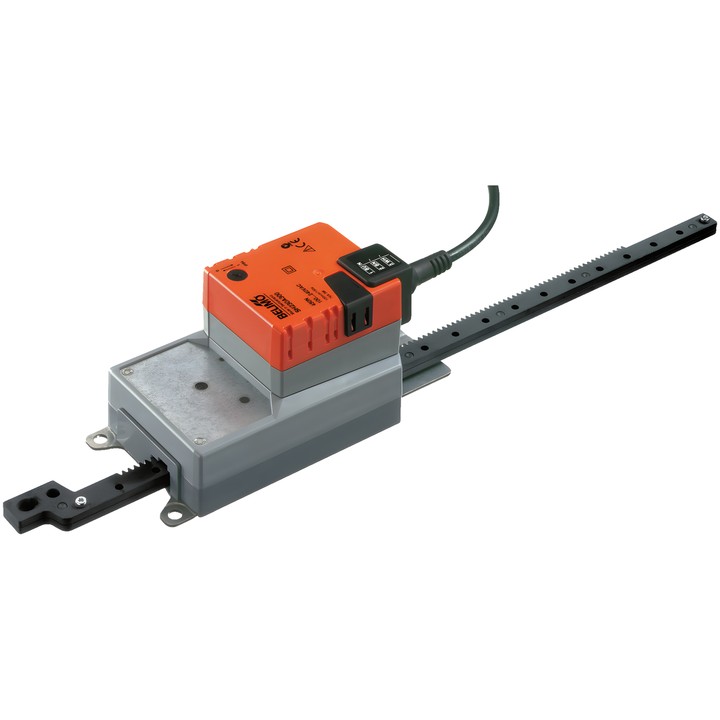

Belimo SH230A300 - atuador linear para registos

Belimo SH230A300 – atuador linear

Atuador destinado à regulação de registos de ar e válvulas de gaveta em instalações fixas de aquecimento, ventilação e ar condicionado. De acordo com a documentação, é adequado para registos de ar com uma área até aprox. 3 m².

Principais características e especificações

• Força do atuador: 450 N.
• Tensão nominal: AC 100...240 V; frequência: 50/60 Hz.
• Controlo: Fechar/Abrir, de 3 pontos.
• Curso: máx. 300 mm, ajustável em incrementos de 20 mm; pode ser limitado de ambos os lados por batentes mecânicos de fim de curso.
• Tempo de funcionamento do motor: 150 s / 100 mm.
• Direção do movimento selecionável pelo interruptor 0 (estendido) / 1 (retraído).
• Acionamento manual por botão de pressão, com possibilidade de bloqueio.
• Consumo de potência: 3 W durante o funcionamento e 0.6 W na posição de repouso; potência de dimensionamento para seleção do cabo: 7 VA.
• Ligação da alimentação e do controlo: cabo 1 m, 3x 0.75 mm².
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: II, isolamento reforçado.
• Temperatura ambiente: -30...50°C [-22...122°F].

O atuador está protegido contra sobrecargas e para automaticamente quando alcança um batente de fim de curso. É possível o funcionamento em paralelo, tendo em conta os dados de desempenho.
